काटकोन चौकोन ट्यूब
  • काटकोन चौकोन ट्यूबकाटकोन चौकोन ट्यूब
  • काटकोन चौकोन ट्यूबकाटकोन चौकोन ट्यूब
  • काटकोन चौकोन ट्यूबकाटकोन चौकोन ट्यूब

काटकोन चौकोन ट्यूब

काटकोन चौरस नळीच्या क्षेत्रात शुन्चेन फॅव्हट्रीचे स्पष्ट फायदे आहेत . उत्पादनाची आतील कोन त्रिज्या ≤0.3mm आहे आणि आकार सहनशीलता ±0.1mm पर्यंत अचूक आहे, उद्योग मानकापेक्षा कितीतरी जास्त आहे. विविध प्रकारचे साहित्य तयार करू शकते, झुकण्याची ताकद 15%-20% ने वाढली, वजन 12%-30% ने कमी होते. लेसर-आर्क हायब्रिड वेल्डिंग तंत्रज्ञानाचा वापर करून, वेल्डचे विकृती 70% कमी होते आणि थकवा आयुष्य 2 दशलक्ष चक्रांपेक्षा जास्त होते. समर्थन पूर्ण तपशील सानुकूलन, डिजिटल लवचिक उत्पादन, जलद वितरण, कठोर गुणवत्ता नियंत्रण, एकाधिक फील्डच्या गरजा पूर्ण करू शकतात.

    अंतर्गत कोन त्रिज्या R≤0.3mm आणि ±0.1mm आत आकार सहनशीलतेसह उत्पादित. उंचावरील पडद्याच्या भिंती, ब्रिज इंजिनिअरिंग आणि निर्दोष असेंब्ली आणि अपवादात्मक भार सहन करण्याची क्षमता आवश्यक असलेल्या अचूक यंत्रसामग्रीसाठी आदर्श.

    आर ≤ 0.3 मिमी आतील कोन त्रिज्या
    ±0.1 मिमी आकार सहनशीलता
    15%-20% उच्च झुकण्याची ताकद
    12%-30% वजन कमी करणे

    उजव्या कोनातील चौरस ट्यूब ही एक पोकळ धातूची प्रोफाइल आहे ज्यामध्ये चौरस किंवा आयताकृती क्रॉस-सेक्शन आहे आणि 90° (तीक्ष्ण कोपरा त्रिज्या R≤0.5 मिमी) जवळ जाणारा अंतर्गत कोन आहे, जो पारंपारिक गोलाकार चौरस ट्यूब (R≥1.0 मिमी) पेक्षा वेगळा आहे. त्यावर कार्बन स्टील किंवा स्टेनलेस स्टीलचा वापर करून कोल्ड बेंडिंग, हॉट रोलिंग किंवा एक्सट्रूजनद्वारे प्रक्रिया केली जाते. स्थिर संरचना आणि नियमित स्वरूपासह, उच्च असेंबली अचूकता आणि यांत्रिक गुणधर्मांची मागणी करणार्या B2B प्रकल्पांसाठी ते पूर्णपणे अनुकूल आहे. आमची संपूर्ण श्रेणी एक्सप्लोर कराविशेष आकाराचे स्टीलसानुकूल आवश्यकतांसाठी.

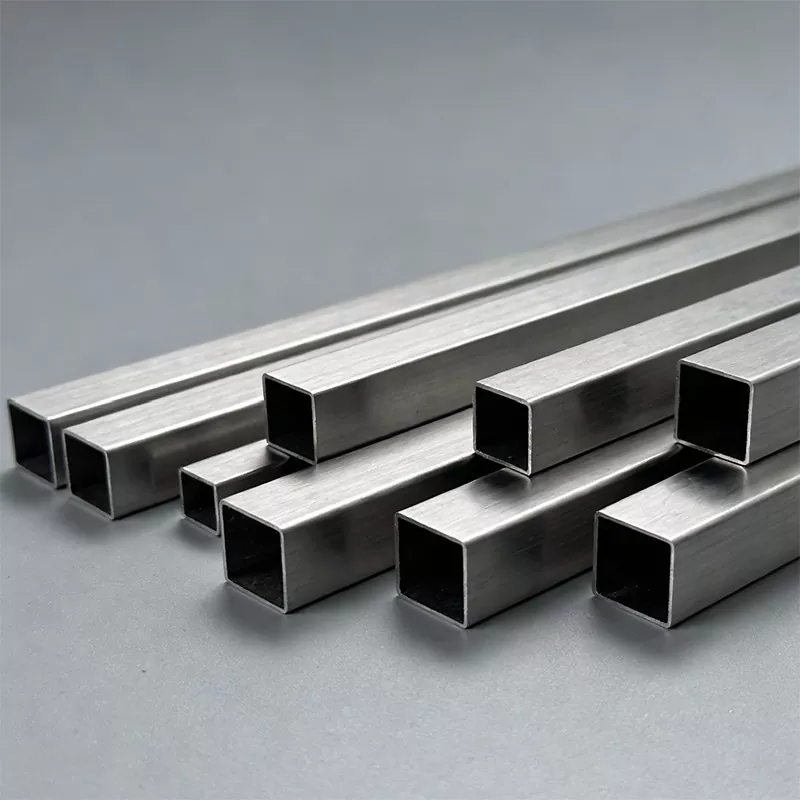

    Right-angle square tube with sharp corners for precision structures

    मुख्य फायदे आणि सत्यापित प्रकरणे

    मिलीमीटर-पातळी अचूकता

    प्रगत कोल्ड फॉर्मिंग तंत्रज्ञानाद्वारे, आतील कोन त्रिज्या ≤0.3 मिमी पर्यंत संकुचित केली जाते आणि घटकांचे विभाजन अंतर ≤0.1 मिमी पर्यंत नियंत्रित केले जाते. ही अचूकता थेट ऑन-साइट मशीनिंग पायऱ्या कमी करते आणि असेंबली कार्यक्षमता 30% ते 50% वाढवते.

    उत्कृष्ट स्ट्रक्चरल कामगिरी

    पारंपारिक गोल चौरस नळ्यांच्या तुलनेत, टोकदार कोपऱ्याच्या चौकोनी नळीची टॉर्शन आणि वाकण्याची ताकद 15% ते 20% वाढली आहे. पोकळ रचना 12% ते 30% पर्यंत वजन कमी करण्याचा प्रभाव प्राप्त करते, यासाठी सामग्री खर्च अनुकूल करतेस्टील संरचना.

    प्रोजेक्ट केस: शेन्झेनमधील 500-मीटर सुपर-टॉवर

    Q345FR फायर-प्रतिरोधक चौरस पाईप लोड-बेअरिंग फ्रेम म्हणून वापरला गेला. अखंड स्प्लिसिंग तंत्रज्ञानाद्वारे, अग्निरोधक कोटिंगसह 3-तास अग्निरोधक मर्यादा पूर्ण करून, 600°C वर 70% उत्पन्न शक्ती टिकवून ठेवण्याचा दर गाठला गेला. यामुळे अग्निरोधक फलकांचा वापर 30% कमी झाला आणि पारंपारिक योजनांच्या तुलनेत बांधकाम कालावधी दोन महिन्यांनी कमी झाला.

    तांत्रिक तपशील

    खालील पॅरामीटर्स संदर्भ म्हणून काम करतात. अभियांत्रिकी पुनरावलोकनानंतर सानुकूलित आकार आणि ग्रेड उपलब्ध आहेत.

    तपशील श्रेणी आयटम संदर्भ पॅरामीटर्स अर्ज नोट्स
    विभागाचा आकार बाजूची लांबी श्रेणी (चौरस) 10 मिमी × 10 मिमी ते 200 मिमी × 200 मिमी फर्निचर/सुस्पष्ट उपकरणांसाठी लहान आकार; पडद्याच्या भिंती/पुलांसाठी मोठे आकार.
    बाजूची लांबी श्रेणी (आयत) 10 मिमी × 20 मिमी ते 150 मिमी × 300 मिमी आयताकृती विभाग शेल्फ बीमसाठी, एकेरी झुकण्याच्या प्रतिकारांवर लक्ष केंद्रित करतो.
    आतील कोनाची त्रिज्या (R) पारंपारिक ≤0.5 मिमी; उच्च-परिशुद्धता ≤0.3 मिमी कठोर परिशुद्धता असेंब्ली आवश्यकता पूर्ण करते.
    आकार सहनशीलता सामान्य ±0.5 मिमी; अचूकता ±0.1 मिमी ऑटोमेशन उपकरणे आणि सुपर हाय-राईज पडद्याच्या भिंतींसाठी.
    भिंतीची जाडी पारंपारिक जाडी 0.8 मिमी ते 12 मिमी लाइटवेट स्ट्रक्चर्ससाठी पातळ-भिंती, लोड-बेअरिंगसाठी जाड-भिंती.
    सानुकूल जाडी किमान 0.3 मिमी, कमाल 15 मिमी ट्रिमसाठी अल्ट्रा-थिन, ब्रिज स्टिफनर्ससाठी अति-जाड.
    जाडी सहिष्णुता ≤2mm: ±0.05~0.1mm; 2~6mm: ±0.1~0.2mm; >6 मिमी: ±0.2~0.3 मिमी संरचनात्मक ताण वितरण स्थिरता सुनिश्चित करते.
    साहित्य गुणधर्म कार्बन स्टील मालिका Q235B, Q345B, Q690 उच्च शक्तीचे स्टील Q690 उत्पादन शक्ती ≥690MPa, जड भार आणि वजन कमी करण्यासाठी योग्य.
    विशेष स्टील मालिका Q345FR रेफ्रेक्ट्री स्टील 70% उत्पादन शक्ती 600°C, 3 तास आग प्रतिकार.
    मिश्र धातु मालिका 304/316 स्टेनलेस स्टील, 6061 ॲल्युमिनियम मिश्र धातु गंज प्रतिकारासाठी स्टेनलेस, हलके बाह्य वापरासाठी ॲल्युमिनियम.
    तांत्रिक मापदंड निर्मिती प्रक्रिया कोल्ड फॉर्मिंग + स्थानिक उष्णता उपचार ताण एकाग्रता कमी करते आणि स्थिरता सुधारते.
    वेल्डिंग तंत्रज्ञान लेसर-आर्क हायब्रिड वेल्डिंग वेल्ड रुंदी 2 मिमी, विकृती 70% ने कमी, थकवा जीवन > 2 दशलक्ष चक्र.
    पृष्ठभाग उपचार हॉट डिप गॅल्वनाइजिंग, फ्लोरोकार्बन फवारणी, एनोडायझिंग क्षरणासाठी झिंक, हवामानासाठी फ्लोरोकार्बन, ॲल्युमिनियमसाठी एनोडायझिंग.
    यांत्रिक गुणधर्म लवचिक शक्ती 15%~20% समान स्पेसच्या गोल चौरस पाईपपेक्षा जास्त अधिक एकसमान ताण वितरण.
    वजन कमी करण्याचे प्रमाण १२%~३०% सुपर हाय-राईज आणि पूल यांसारख्या हलक्या वजनाच्या मागणीशी जुळवून घेते.
    हवामानाचा प्रतिकार झिंक कोटिंग ≥80μm; फ्लोरोकार्बन मीठ स्प्रे प्रतिरोध ≥1000h दीर्घकालीन बाह्य वापराच्या परिस्थितीशी जुळवून घेते.

    सानुकूलन आणि अनुप्रयोग परिस्थिती

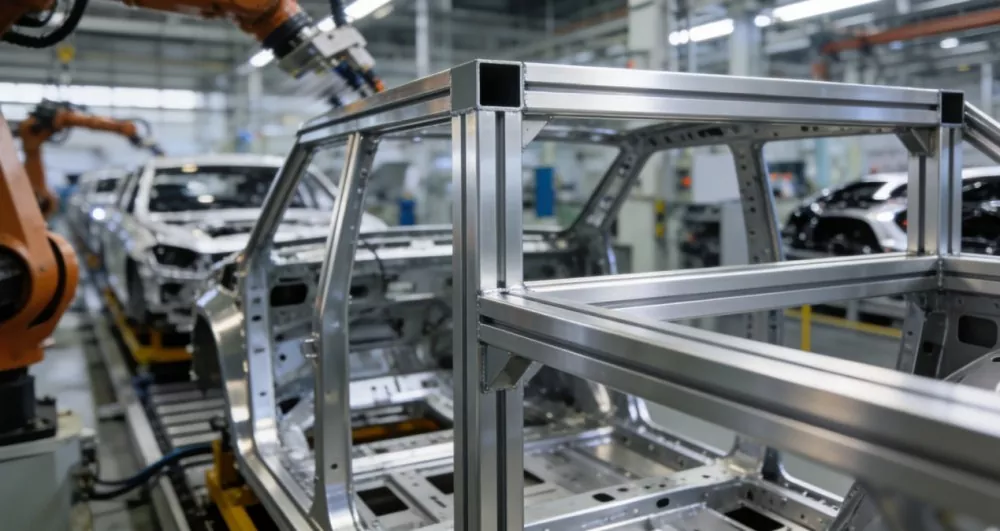

    सानुकूलन क्षमता अनुप्रयोग सीमा विस्तृत करतात. उच्च-शक्तीच्या स्टीलपासून ते ॲल्युमिनियम मिश्र धातुपर्यंत आणि लेसर वेल्डिंगपासून फ्लोरोकार्बन फवारणीपर्यंत, लवचिक संयोजन विविध B2B गरजा पूर्ण करतात. उदाहरणार्थ, 6061 ॲल्युमिनियम मिश्र धातु स्क्वेअर ट्यूबचा वापर ऑटोमोबाईल वेल्डिंग रोबोट्सच्या बेससाठी केला जातो, ±0.1° कोन त्रुटी नियंत्रणाद्वारे अचूक मार्गदर्शिका रेल स्थापना साध्य करते.

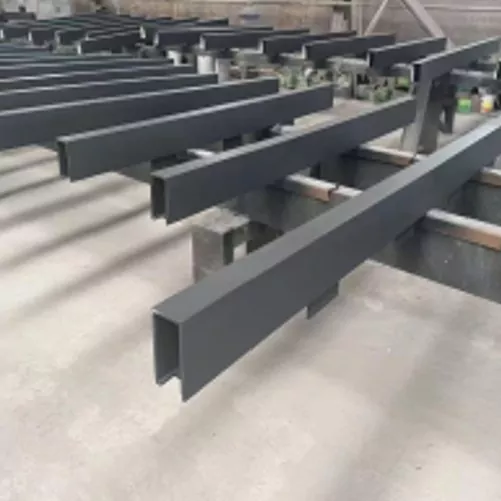

    Custom right-angle square tube for precision machinery

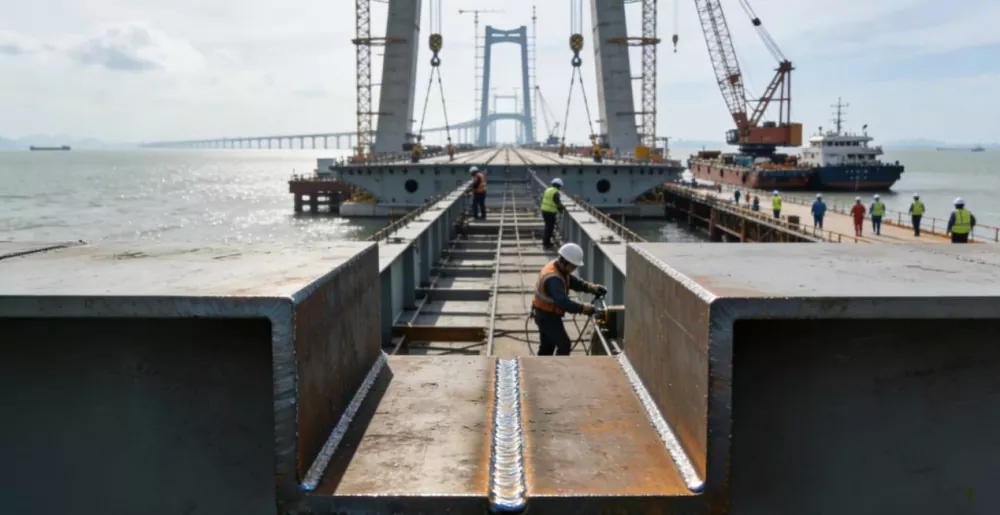

    डीप मिडल चॅनल स्टील बॉक्स गर्डरच्या स्टिफनरमध्ये Q690 उच्च-शक्तीची स्क्वेअर ट्यूब वापरल्यानंतर, एका थराचे वजन 1200 टनांनी कमी होते. लेसर-आर्क हायब्रिड वेल्डिंग प्रक्रियेचे थकवा आयुष्य 2 दशलक्ष चक्रांपेक्षा जास्त आहे, पारंपारिक पद्धतींपेक्षा 50% जास्त आहे. ही सामग्री उंच इमारती, पुल अभियांत्रिकी आणि अचूक यंत्रसामग्रीमध्ये त्याचे तांत्रिक मूल्य सतत सिद्ध करते.

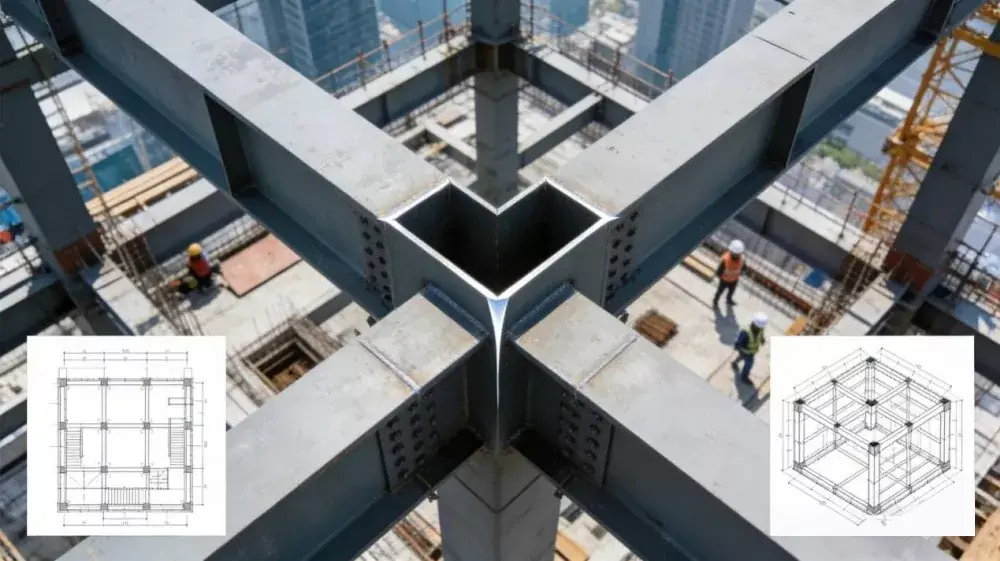

    Right-angle square tube applications in high-rise building construction

    शुन्चेन उद्योग का निवडावा?

    शुन्चेन इंडस्ट्रीला काटकोनातील स्क्वेअर ट्यूब फील्डमध्ये महत्त्वपूर्ण फायदे आहेत, मुख्य कामगिरी आणि प्रक्रिया अचूकता पारंपारिक उद्योग मानकांपेक्षा श्रेष्ठ आहे. आतील कोन त्रिज्या ≤0.3mm आहे आणि आकार सहनशीलता ±0.1mm मध्ये नियंत्रित केली जाते.

    आम्ही Q690 उच्च-शक्तीचे स्टील आणि Q345FR रेफ्रेक्ट्री स्टीलसह समृद्ध साहित्य निवड ऑफर करतो. सामान्य उत्पादनांच्या तुलनेत, 12%-30% वजन कमी करताना झुकण्याची ताकद 15%-20% ने वाढली आहे. आम्ही समर्थन करतोपूर्ण-विशिष्ट सानुकूलनडिजिटल लवचिक उत्पादन मोडवर अवलंबून. आपल्यासाठी जलद वितरण, कठोर गुणवत्ता नियंत्रण आणि संपूर्ण तपासणी दस्तऐवज सुनिश्चित करामोठ्या प्रमाणात ऑर्डर. आम्ही एक म्हणून काम करतोकारखाना-थेट पुरवठादारसर्वोत्तम हमी देण्यासाठीB2B अवतरण.

    वारंवार विचारले जाणारे प्रश्न

    1. काटकोनातील चौरस नळी प्रमाणित चौरस नळीपासून काय वेगळे करते?

    उजव्या कोनातील चौरस नळीमध्ये ≤0.5 मिमी आतील कोन त्रिज्या (R) असते आणि उच्च-सुस्पष्टता मॉडेलसाठी ≤0.3 मिमी पर्यंत खाली असते. हे पारंपारिक चौकोनी नळ्यांपेक्षा लक्षणीयरीत्या तीक्ष्ण आहे, ज्यांची सामान्यत: R≥1.0 मिमीची गोलाकार कोपरा त्रिज्या असते. हा धारदार कोपरा अखंड, गॅप-फ्री स्प्लिसिंग (अंतर ≤0.1 मिमी) साठी अनुमती देतो, जो उच्च-सुस्पष्टता वास्तू आणि यंत्रसामग्री अनुप्रयोगांसाठी आदर्श बनवतो.

    2. बल्क ऑर्डरसाठी कोणती सामग्री आणि स्टील ग्रेड उपलब्ध आहेत?

    आम्ही कार्बन स्टील मालिका (Q235B, Q345B, Q690 उच्च शक्ती), विशेष रीफ्रॅक्टरी स्टील (Q345FR), स्टेनलेस स्टील (304/316), आणि ॲल्युमिनियम मिश्र धातु (6061) पुरवतो. वजन कमी करणे आवश्यक असलेल्या भारी-भाराच्या परिस्थितींसाठी Q690 ची अत्यंत शिफारस केली जाते, तर 304/316 स्टेनलेस स्टील संक्षारक वातावरणासाठी आदर्श आहे.

    3. लेसर-आर्क हायब्रीड वेल्डिंगमुळे उत्पादनाला कसा फायदा होतो?

    आमच्या उजव्या कोनातील चौरस नळ्या प्रगत लेसर-आर्क हायब्रिड वेल्डिंगचा वापर करतात. हे तंत्रज्ञान वेल्डची रुंदी अंदाजे 2 मिमी पर्यंत संकुचित करते, वेल्डिंग विकृती 70% कमी करते आणि थकवा आयुष्य 2 दशलक्ष चक्रांपर्यंत वाढवते. हे उच्च स्ट्रक्चरल अखंडता सुनिश्चित करते, विशेषत: ब्रिज इंजिनीअरिंग सारख्या डायनॅमिक लोड वातावरणात.

    4. तुम्ही सानुकूलित पृष्ठभाग उपचार प्रदान करू शकता?

    होय. आम्ही हॉट-डिप गॅल्वनाइजिंग (उत्कृष्ट अँटी-कॉरोझन कामगिरीसाठी), फ्लोरोकार्बन फवारणी (अतिनील आणि हवामानाच्या प्रतिकारासाठी) आणि ॲनोडायझिंग (विशेषत: ॲल्युमिनियम मिश्र धातु मॉडेलसाठी) ऑफर करतो. निवड तुमच्या बाह्य प्रदर्शनाची परिस्थिती आणि सौंदर्यविषयक आवश्यकतांवर अवलंबून असते.

    5. मोठ्या प्रकल्पाच्या ऑर्डरसाठी लीड टाइम काय आहे?

    लीड वेळा एकूण टनेज, सामग्री ग्रेड आणि विशिष्ट प्रक्रिया आवश्यकतांवर अवलंबून असतात. मानक आकारांसाठी, ते सामान्यतः 15 ते 25 दिवसांपर्यंत असते. मोठ्या प्रमाणावरील बांधकाम प्रकल्पांच्या कठोर वेळापत्रकांची पूर्तता करून जलद वितरण आणि कठोर गुणवत्ता नियंत्रण सुनिश्चित करण्यासाठी आम्ही डिजिटल लवचिक उत्पादन मोड वापरतो.

    उजव्या-कोन स्क्वेअर ट्यूबसाठी कोटेशनची विनंती करा

    तुमची आवश्यक परिमाणे, मटेरियल ग्रेड (उदा., Q345B, Q690), भिंतीची जाडी आणि पृष्ठभाग उपचारांसह Shunchen उद्योगाशी संपर्क साधा. आमचा अभियांत्रिकी कार्यसंघ तुमच्या प्रकल्पाचे पुनरावलोकन करेल आणि स्पर्धात्मक फॅक्टरी-थेट कोटेशन देईल.
