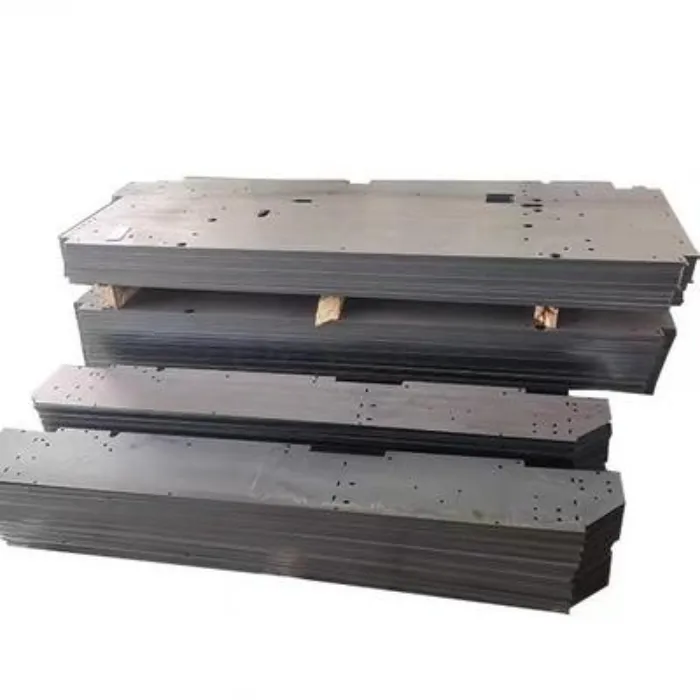

कार्बन स्टील फॅब्रिकेशन प्लेट

शुन्चेन कार्बन स्टील फॅब्रिकेशन प्लेट स्टील स्ट्रक्चर्स, मशिनरी आणि वॉल कर्टन सिस्टमसाठी अचूक-कट घटक वितरित करते. 1.5 ते 25 मिमी पर्यंतच्या प्लेट्ससाठी प्रगत CNC फायबर लेसर कटिंगचा वापर करून, ते एका पासमध्ये गुंतागुंतीचे रूपरेषा आणि बोल्ट होल तयार करते. कठोर QA, पर्यायी हॉट-डिप गॅल्वनाइजिंग आणि EN 10204 3.1 MTCs द्वारे समर्थित, हे जगभरात उच्च सातत्य आणि जलद वितरण सुनिश्चित करते.

कार्बन स्टील फॅब्रिकेशन प्लेट म्हणजे काय?

कार्बन स्टील फॅब्रिकेशन प्लेट ही एक कार्बन स्टील प्लेट आहे जी स्ट्रक्चरल किंवा यांत्रिक घटक म्हणून वापरण्यासाठी निर्दिष्ट आकारात किंवा आकारात कापून त्यावर प्रक्रिया केली जाते. केवळ आयताकृती स्टॉक प्लेट्स पुरवण्याऐवजी, शुन्चेन ग्राहकांच्या रेखाचित्रांनुसार रिक्त जागा तयार करते, ज्यामध्ये अनियमित रूपरेषा, बोल्ट होल, स्लॉट, माउंटिंग होल आणि इतर आवश्यक ओपनिंग यांचा समावेश आहे.

आवश्यक सामर्थ्य आणि लागू सामग्री मानकांवर अवलंबून, आधार सामग्री Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400, किंवा SM490 असू शकते. मानक प्रक्रियेमध्ये CNC फायबर लेसर कटिंग आणि डिजिटल नेस्टिंग समाविष्ट आहे. जेव्हा तयार घटकाला गंज संरक्षणाची आवश्यकता असते तेव्हा हॉट-डिप गॅल्वनाइजिंग आणि पेंटिंग जोडले जाऊ शकते.

या प्रकारची फॅब्रिकेटेड प्लेट अशा ग्राहकांसाठी आहे ज्यांना वेल्डिंग, बोल्टिंग, स्ट्रक्चरल असेंब्ली, उपकरणे तयार करण्यासाठी किंवा पृष्ठभागावरील पुढील उपचारांसाठी कट-टू-साइज स्टीलचे घटक आवश्यक आहेत.

प्रमुख वैशिष्ट्ये

सीएनसी लेझर कटिंग

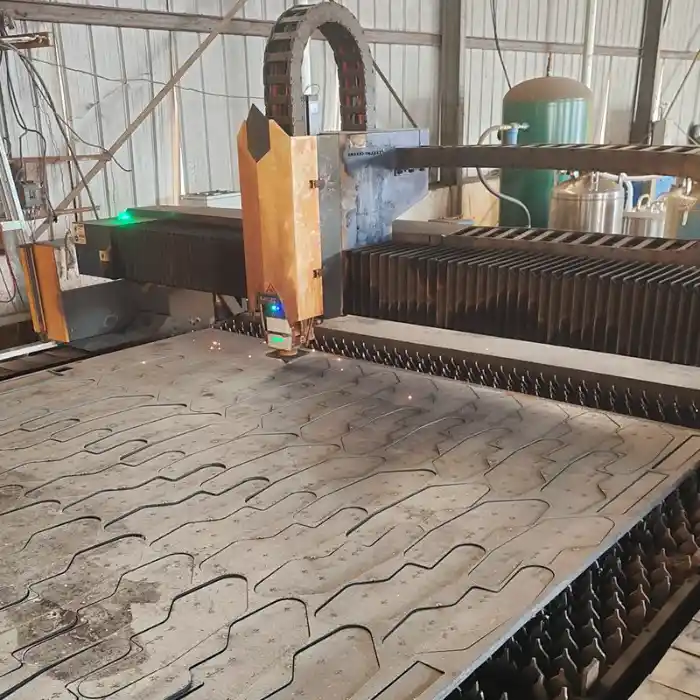

शुन्चेन CNC फायबर लेसर कटिंग उपकरणासह कार्बन स्टील फॅब्रिकेशन प्लेटवर प्रक्रिया करते. कटिंग प्रोग्राम मंजूर उत्पादन ड्रॉईंगमधून व्युत्पन्न केला जातो, ज्यामुळे समान समोच्च आणि भोक नमुना एका बॅचमध्ये पुनरुत्पादित केला जाऊ शकतो.

10 मिमी जाडीच्या आतील प्लेट्ससाठी, निर्दिष्ट मितीय सहिष्णुता ≤±0.1 मिमी आहे. 10-25 मिमी प्लेट्ससाठी, निर्दिष्ट सहिष्णुता ≤±0.2 मिमी आहे. उत्पादनापूर्वी सामग्रीची जाडी, भूमिती आणि रेखाचित्र आवश्यकतांनुसार वास्तविक सहनशीलतेची पुष्टी केली जाते.

कट कडा स्वच्छ करा

लेझर कटिंग पारंपारिक फ्लेम कटिंगपेक्षा अरुंद थर्मल कटिंग झोन तयार करते. शुन्चेन Ra ≤12.5 μm ची कट-पृष्ठभागाची उग्रता निर्दिष्ट करते आणि अंतिम तपासणी दरम्यान दृश्यमान burrs आणि कटिंग अनियमितता नियंत्रित करते.

कापल्यानंतर थेट वापरल्या जाऊ शकणाऱ्या घटकांसाठी, हे मॅन्युअल एज ग्राइंडिंगची आवश्यकता कमी करते. एखाद्या प्रकल्पाला विशिष्ट किनारी स्थिती आवश्यक असल्यास, आवश्यकता उत्पादन रेखांकनामध्ये समाविष्ट केली जाऊ शकते.

जटिल आकृतिबंध आणि छिद्रे

कटिंग प्रक्रियेमुळे समान उत्पादन ऑपरेशनमध्ये अनियमित बाह्यरेखा, अंतर्गत उघडणे, बोल्ट होल, माउंटिंग होल आणि स्लॉट तयार होऊ शकतात. जेव्हा एकाच पॅरेंट प्लेटमधून अनेक भिन्न घटक कापण्याची आवश्यकता असते तेव्हा डिजिटल नेस्टिंगचा वापर केला जातो.

किमान कटिंग ऍपर्चर हे प्लेटच्या जाडीच्या अंदाजे 0.5 पट आहे, सामग्री, भूमिती आणि कटिंग अटींच्या अधीन आहे.

साहित्य पर्याय

Q235B आणि A36 अनेक सामान्य संरचनात्मक अनुप्रयोगांसाठी योग्य आहेत, तर Q355B, A572, आणि S355JR अधिक मजबूत संरचनात्मक सामग्रीची आवश्यकता असलेल्या अनुप्रयोगांसाठी उच्च निर्दिष्ट उत्पादन शक्ती प्रदान करतात.

उत्पादनापूर्वी ग्राहकाच्या खरेदी तपशीलाविरूद्ध सामग्री ग्रेडची पुष्टी केली जाते. लागू ऑर्डरसाठी साहित्य प्रमाणपत्रे पुरवली जाऊ शकतात.

अर्ज

स्टील संरचना घटक

कार्बन स्टील फॅब्रिकेशन प्लेट्स एम्बेडेड प्लेट्स, कनेक्शन प्लेट्स, बेस प्लेट्स, स्टिफनर्स, ब्रॅकेट्स आणि इतर स्टील स्ट्रक्चर घटकांसाठी वापरली जातात. प्री-कट बोल्ट होल आणि परिभाषित रूपरेषा या भागांना थेट वर्कशॉप वेल्डिंग किंवा साइट असेंब्लीमध्ये जाण्याची परवानगी देतात.

पुनरावृत्ती झालेल्या घटकांसाठी, सीएनसी कटिंग देखील बॅचेसमधील परिमाणे आणि छिद्रांची स्थिती एकसमान ठेवते.

मशिनरी पार्ट्स

मशिनरी उत्पादक उपकरणे बेस, कंस, फ्रेम घटक, माउंटिंग प्लेट्स, मजबुतीकरण प्लेट्स आणि वेल्डेड स्ट्रक्चरल भागांसाठी कट स्टील ब्लँक्स वापरतात.

जेव्हा ग्राहकाच्या रेखांकनातून घटक तयार केला जातो, तेव्हा कटिंग प्रक्रिया आवश्यक बाह्य समोच्च आणि भोक व्यवस्थेचे अनुसरण करू शकते त्याऐवजी ग्राहकाच्या कार्यशाळेला प्रत्येक भाग स्वतः चिन्हांकित करणे आणि कट करणे आवश्यक आहे.

पडदा भिंत घटक

कार्बन स्टील फॅब्रिकेशन प्लेटवर पडदा वॉल कनेक्टर, किल ॲक्सेसरीज, मजबुतीकरण भाग आणि इतर सानुकूल मेटल फिटिंगमध्ये प्रक्रिया केली जाऊ शकते. जेथे घटक ओलावा किंवा बाहेरील परिस्थितीच्या संपर्कात आहे, तेथे कापल्यानंतर हॉट-डिप गॅल्वनाइजिंग लागू केले जाऊ शकते.

नगरपालिका आणि औद्योगिक घटक

कट स्टीलचे घटक रेलिंग पार्ट्स, साइन सपोर्ट्स, स्ट्रीट-लाइट ऍक्सेसरीज, कृषी यंत्रे घटक, वाहतूक उपकरणे आणि इतर बनावट स्टील असेंब्लीसाठी देखील वापरले जातात.

तांत्रिक मापदंड

प्रक्रिया तपशील

साहित्य गुणधर्म

लागू मानके

उत्पादनापूर्वी खरेदी तपशीलावरून लागू मानक, सामग्री ग्रेड, जाडी आणि सहनशीलता पुष्टी केली जाते.

गुणवत्ता नियंत्रण

साहित्य तपासणी

कापण्यापूर्वी, येणारी प्लेट आवश्यक ग्रेड आणि जाडीच्या विरूद्ध तपासली जाते. गिरणी चाचणी दस्तऐवजीकरण ऑर्डरसाठी रेकॉर्ड केलेल्या सामग्रीच्या माहितीशी जुळले आहे.

जेव्हा ऑर्डरसाठी विशिष्ट सामग्रीची आवश्यकता असते तेव्हा हे भिन्न स्टील ग्रेड किंवा जाडी उत्पादनात प्रवेश करण्यापासून प्रतिबंधित करते.

कटिंग तपासणी

लेझर कटिंगनंतर, निरीक्षक मंजूर रेखांकनाच्या विरूद्ध गंभीर परिमाणे तपासतात. भागावर अवलंबून, यात एकूण परिमाणे, समोच्च भूमिती, छिद्र व्यास, भोक स्थिती आणि प्लेटची जाडी समाविष्ट असू शकते.

पुनरावृत्ती उत्पादनासाठी, उर्वरित बॅचवर प्रक्रिया करण्यापूर्वी पहिल्या तुकड्यांसाठी तपासणी आवश्यकता स्थापित केल्या जाऊ शकतात.

काठ तपासणी

कट धार जास्त burrs, स्लॅग, दृश्यमान विकृती आणि अनियमित कटिंगसाठी तपासली जाते. ग्राहकाने निर्दिष्ट केल्यावर पृष्ठभागाच्या उग्रपणाची आवश्यकता सत्यापित केली जाऊ शकते.

साहित्य शोधण्यायोग्यता

उत्पादन बॅच संबंधित कच्चा माल आणि तपासणी रेकॉर्डशी जोडलेला आहे. औपचारिक साहित्य दस्तऐवजीकरण आवश्यक असलेल्या ऑर्डरसाठी, EN 10204 3.1 साहित्य प्रमाणपत्र पुरवले जाऊ शकते.

एसजीएस तपासणी

जेव्हा स्वतंत्र तपासणी आवश्यक असते, तेव्हा शिपमेंटपूर्वी एसजीएस तपासणीची व्यवस्था केली जाऊ शकते. तपासणीची व्याप्ती खरेदी करारानुसार परिभाषित केली जाऊ शकते, जसे की परिमाणे, साहित्य दस्तऐवजीकरण, प्रमाण, स्वरूप आणि इतर मान्य आवश्यकता.

OEM सानुकूलित सेवा

रेखाचित्र पुनरावलोकन

शुन्चेन कार्बन स्टील फॅब्रिकेशन प्लेट घटकांच्या ऑर्डर-टू-ऑर्डरसाठी ग्राहक रेखाचित्रे स्वीकारतात. अवतरण करण्यापूर्वी, तांत्रिक कार्यसंघ मटेरियल ग्रेड, जाडी, परिमाणे, छिद्रांची स्थिती, सहनशीलता आणि प्रक्रिया आवश्यकतांसाठी रेखाचित्र तपासते.

निवडलेल्या सामग्रीची जाडी किंवा कटिंग प्रक्रियेसाठी परिमाण किंवा सहिष्णुता योग्य नसल्यास, उत्पादनापूर्वी ग्राहकासह त्याची पुष्टी केली जाऊ शकते.

घरटी

अनेक भाग आकार किंवा आकार असलेल्या ऑर्डरसाठी, घटक डिजिटल नेस्टिंगद्वारे व्यवस्थित केले जातात. नेस्टिंग लेआउट आवश्यक प्रमाणात आणि पॅरेंट प्लेटच्या परिमाणांनुसार तयार केले जाते.

स्टील प्लेट लेसर मशीनमध्ये प्रवेश करण्यापूर्वी हे कटिंग प्रोग्राम निर्धारित करते.

कटिंग आणि दुय्यम उपचार

रेखांकन मंजूरीनंतर, पुष्टी केलेल्या प्रोग्रामनुसार भाग लेसर कट केले जातात. तयार घटकांना गंज संरक्षणाची आवश्यकता असल्यास, ते नंतर हॉट-डिप गॅल्वनाइजिंग किंवा पेंटिंगसाठी पाठवले जाऊ शकतात.

आवश्यक पृष्ठभाग उपचार उत्पादनापूर्वी निर्दिष्ट केले पाहिजे कारण ते नंतरच्या प्रक्रियेच्या मार्गावर आणि तपासणीवर परिणाम करते.

तपासणी आणि पॅकेजिंग

प्रक्रिया केल्यानंतर, तयार केलेल्या घटकांची मान्य आवश्यकतांनुसार तपासणी केली जाते. ऑर्डरमध्ये समाविष्ट केल्यावर सामग्री प्रमाणपत्रे आणि तृतीय-पक्ष तपासणी दस्तऐवज तयार केले जाऊ शकतात.

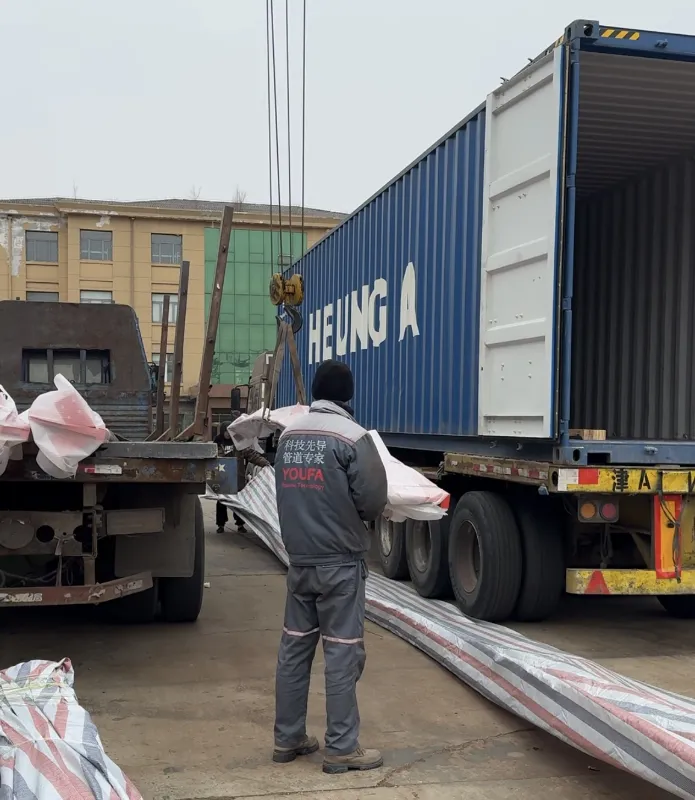

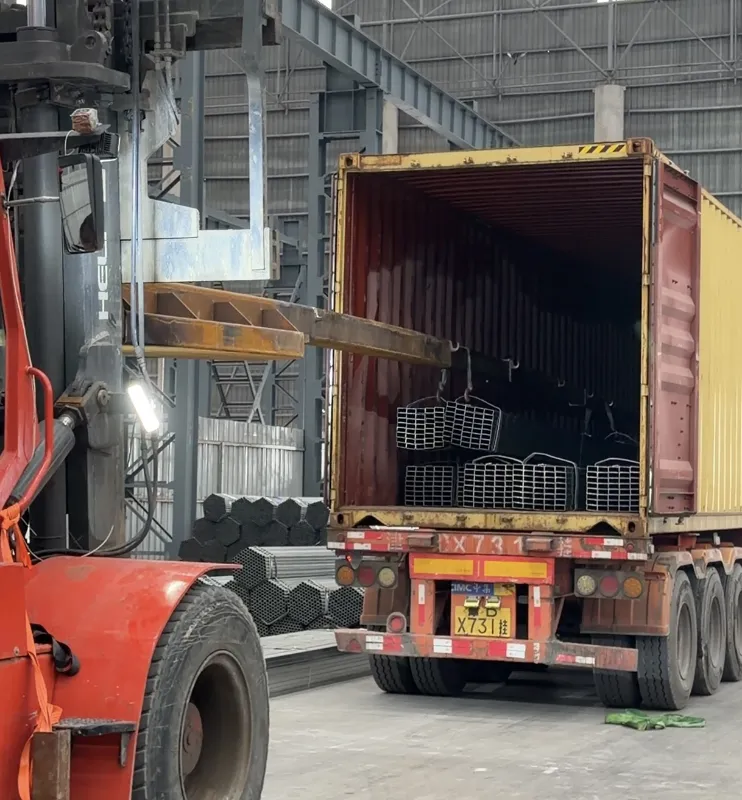

निर्यात शिपमेंटसाठी, वॉटरप्रूफ फिल्म, लाकडी पॅलेट्स आणि स्टील स्ट्रॅपिंगचा वापर घटक आकार आणि शिपिंग आवश्यकतांनुसार केला जाऊ शकतो.

प्रामाणिक ग्राहक पुनरावलोकने

"लेझर कट स्टील प्लेट्स आमचा ऑन-साइट प्रोसेसिंग वेळ मोठ्या प्रमाणात वाचवतात. ShunChen च्या उत्पादनांमध्ये स्थिर अचूकता आणि शून्य burrs आहेत, जे आमच्या स्टील स्ट्रक्चर असेंबली आवश्यकतांशी पूर्णपणे जुळतात. त्यांची वितरण नेहमी वेळापत्रकानुसार असते."

—— ओमर हसन, प्रकल्प व्यवस्थापक, मध्य पूर्व बांधकाम अभियांत्रिकी कंपनी, लि.

"आम्ही काटेकोर सहिष्णुता आवश्यकतांसह अचूक यांत्रिक भाग तयार करतो. ShunChen च्या लेसर कटिंग कार्बन स्टील प्लेट्समध्ये कमीतकमी विकृती आणि सातत्यपूर्ण बॅच गुणवत्ता आहे, ज्यामुळे आमचा नकार दर आणि उत्पादन खर्च प्रभावीपणे कमी होतो."

—— ली मिंग, तांत्रिक संचालक, डोमेस्टिक मशिनरी मॅन्युफॅक्चरिंग कंपनी, लि.

"पडदा भिंत अभियांत्रिकीमध्ये देखावा आणि असेंबली अचूकतेसाठी उच्च आवश्यकता आहेत. त्यांच्या लेसर कट कनेक्टरमध्ये अचूक परिमाणे आणि गुळगुळीत कडा आहेत, जे आमच्या स्थापनेची कार्यक्षमता आणि प्रकल्प गुणवत्ता सुधारतात."

—— झांग वेई, प्रोक्योरमेंट डायरेक्टर, ईस्ट चायना कर्टन वॉल इंजिनिअरिंग कंपनी

आम्हाला का निवडा

फॅब्रिकेटेड स्टील ऑर्डरसाठी शुन्चेनचा मुख्य फायदा म्हणजे स्टील मटेरियल सोर्सिंग, प्लेट कटिंग, पृष्ठभाग उपचार आणि निर्यात शिपमेंट एकाच औद्योगिक गटामध्ये हाताळले जाऊ शकते.

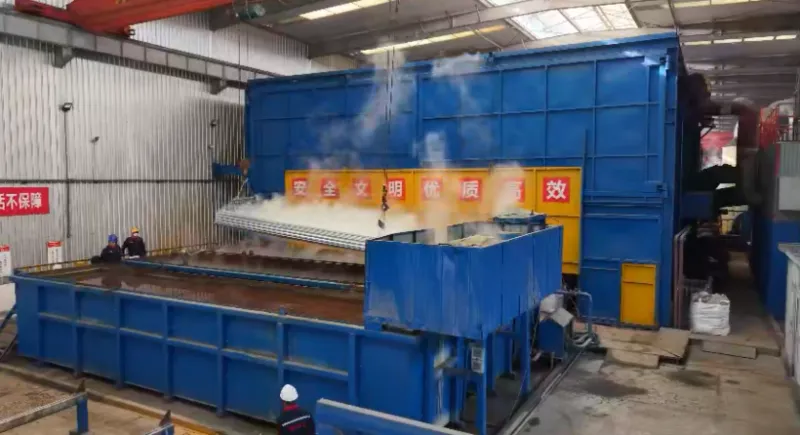

पोलाद उद्योगात 2014 मध्ये या समूहाची स्थापना करण्यात आली आणि तेव्हापासून हॉट-डिप गॅल्वनाइजिंग, स्टील स्ट्रक्चर उत्पादन, फोटोव्होल्टेइक सपोर्ट मॅन्युफॅक्चरिंग, वेअरहाउसिंग आणि लॉजिस्टिक्स जोडले गेले. सध्याची वार्षिक उत्पादन क्षमता 450,000 टनांपेक्षा जास्त आहे, 40,000 चौरस मीटरपेक्षा जास्त उत्पादन आणि स्टोरेज स्पेस आहे.

फॅब्रिकेटेड घटक खरेदी करणाऱ्या ग्राहकांसाठी, याचा अर्थ असा आहे की ऑर्डर स्टील पुरवठादार, कटिंग वर्कशॉप, गॅल्वनाइजिंग कंपनी आणि निर्यात व्यापारी यांच्यात विभागली जाण्याची गरज नाही.

शुन्चेन ग्राहकाच्या रेखाचित्रांमधून मटेरियल ग्रेड आणि कटिंग आवश्यकतांची पुष्टी करू शकते, स्टील प्लेटवर प्रक्रिया करू शकते, पर्यायी गॅल्वनाइजिंग किंवा पेंटिंगची व्यवस्था करू शकते, आवश्यक तपासणी कागदपत्रे पूर्ण करू शकते आणि निर्यात शिपमेंटसाठी तयार घटक तयार करू शकते.

पारंपारिक कच्चा माल उत्पादनाच्या गरजेनुसार साठवला जातो. नमुना ऑर्डर साधारणपणे अंदाजे 3 दिवसांच्या आत व्यवस्थापित केल्या जाऊ शकतात, तर मोठ्या प्रमाणात ऑर्डर साधारणपणे 7-10 दिवसांच्या आत शेड्यूल केल्या जातात. वास्तविक लीड वेळ सामग्रीची उपलब्धता, ऑर्डर प्रमाण, भाग भूमिती, पृष्ठभाग उपचार आणि तपासणी आवश्यकतांवर अवलंबून असते.

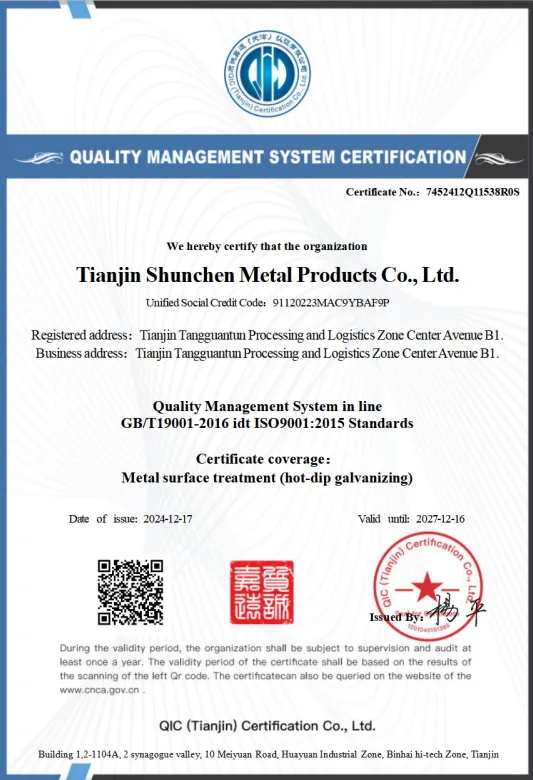

कंपनीकडे ISO 9001 प्रमाणपत्र आहे आणि लागू निर्यात ऑर्डरसाठी MTC EN 10204 3.1 आणि SGS तपासणीला समर्थन देते.

वारंवार विचारले जाणारे प्रश्न

कार्बन स्टील फॅब्रिकेशन प्लेट्ससाठी कोणती सामग्री वापरली जाऊ शकते?

सामान्य सामग्रीमध्ये Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400 आणि SM490 यांचा समावेश आहे. कोटेशनची विनंती करताना आवश्यक ग्रेड निर्दिष्ट केला पाहिजे.

लेसर कट किती जाडी असू शकते?

मानक प्रक्रिया श्रेणी 1.5-25 मिमी आहे. आवश्यक जाडी या श्रेणीबाहेर पडल्यास, तांत्रिक कार्यसंघ उत्पादनाची पुष्टी करण्यापूर्वी सामग्री आणि घटक भूमितीचे पुनरावलोकन करू शकते.

CAD रेखांकनानुसार तुम्ही स्टील प्लेट्स कापू शकता?

होय. ग्राहक CAD रेखाचित्रे किंवा इतर योग्य अभियांत्रिकी फाइल देऊ शकतात. परिमाणे, सामग्री, जाडी, छिद्रांची स्थिती आणि सहनशीलता यांची पुष्टी करण्यासाठी उत्पादनापूर्वी रेखाचित्राचे पुनरावलोकन केले जाते.

आपण प्लेट कॉन्टूरसह छिद्रांवर प्रक्रिया करू शकता?

होय. सीएनसी कटिंग प्रोग्राममध्ये बोल्ट होल, माउंटिंग होल, स्लॉट आणि इतर अंतर्गत भूमिती समाविष्ट केल्या जाऊ शकतात. ड्रॉईंगमध्ये भोक आकार आणि स्थितीय सहिष्णुता निर्दिष्ट केली पाहिजे.

कापलेले घटक गॅल्वनाइज्ड केले जाऊ शकतात?

होय. कापल्यानंतर हॉट-डिप गॅल्वनाइजिंगची व्यवस्था केली जाऊ शकते. हे सामान्यतः बाह्य संरचनात्मक घटक, पडदे भिंती फिटिंग्ज आणि अतिरिक्त गंज संरक्षण आवश्यक असलेल्या इतर भागांसाठी वापरले जाते.

तुम्ही MTC आणि SGS अहवाल देऊ शकता का?

होय. EN 10204 3.1 साहित्य प्रमाणपत्रे लागू ऑर्डरसाठी उपलब्ध आहेत. ग्राहकाच्या खरेदी तपशीलानुसार आवश्यक असल्यास SGS तृतीय-पक्ष तपासणीचीही व्यवस्था केली जाऊ शकते.

अवतरणासाठी कोणती माहिती आवश्यक आहे?

अवतरणासाठी सामान्यतः स्टील ग्रेड, जाडी, घटक रेखाचित्र, प्रमाण, आवश्यक सहिष्णुता, पृष्ठभाग उपचार, तपासणी आवश्यकता आणि वितरण गंतव्य आवश्यक असते. रेखांकनामध्ये अनेक भिन्न घटक असल्यास, प्रत्येक भागासाठी आवश्यक प्रमाण देखील प्रदान केले जावे.

सामान्य लीड टाइम काय आहे?

नमुना ऑर्डर साधारणपणे 3 दिवसांच्या आत व्यवस्थापित केल्या जाऊ शकतात, तर मोठ्या प्रमाणात ऑर्डर साधारणपणे 7-10 दिवसांच्या आत शेड्यूल केल्या जातात. सामग्री, प्रमाण, कटिंग क्लिष्टता, पृष्ठभाग उपचार आणि तपासणी आवश्यकता यांचे पुनरावलोकन केल्यानंतर अंतिम लीड टाइमची पुष्टी केली जाते.
