मोठ्या व्यासाचा सर्पिल पाईप

Shunchen चे मोठ्या व्यासाचे सर्पिल पाईप्स GB/T9711 आणि API 5L सारख्या देशांतर्गत आणि आंतरराष्ट्रीय मानकांनुसार काटेकोरपणे तयार केले जातात, स्थिर आणि विश्वासार्ह कामगिरी सुनिश्चित करण्यासाठी सर्वसमावेशक गुणवत्ता तपासणी आणि तांत्रिक समर्थनासह.

वर्षानुवर्षे, शुन्चेनने सातत्यपूर्ण उत्पादन गुणवत्ता, लवचिक तपशील कस्टमायझेशन आणि कार्यक्षम लॉजिस्टिक प्रणालीद्वारे असंख्य अभियांत्रिकी ग्राहकांचा विश्वास मिळवला आहे. तुम्ही मोठ्या व्यासाचे सर्पिल पाईप्स घेण्याचा विचार करत असाल, सर्पिल वेल्डेड पाईपच्या किंमतीबद्दल चौकशी करत असाल किंवा विश्वासार्ह स्टील पाईप पुरवठादार किंवा अभियांत्रिकी पाईप निर्माता शोधत असाल, Shunchen उत्पादन निवड आणि सानुकूल उत्पादनापासून वितरणापर्यंत एक-स्टॉप सेवा प्रदान करते, तुमच्या प्रकल्पांना कार्यक्षमतेने, सुरक्षितपणे आणि विश्वासार्हपणे चालविण्यात मदत करते.

उत्पादन व्याख्या

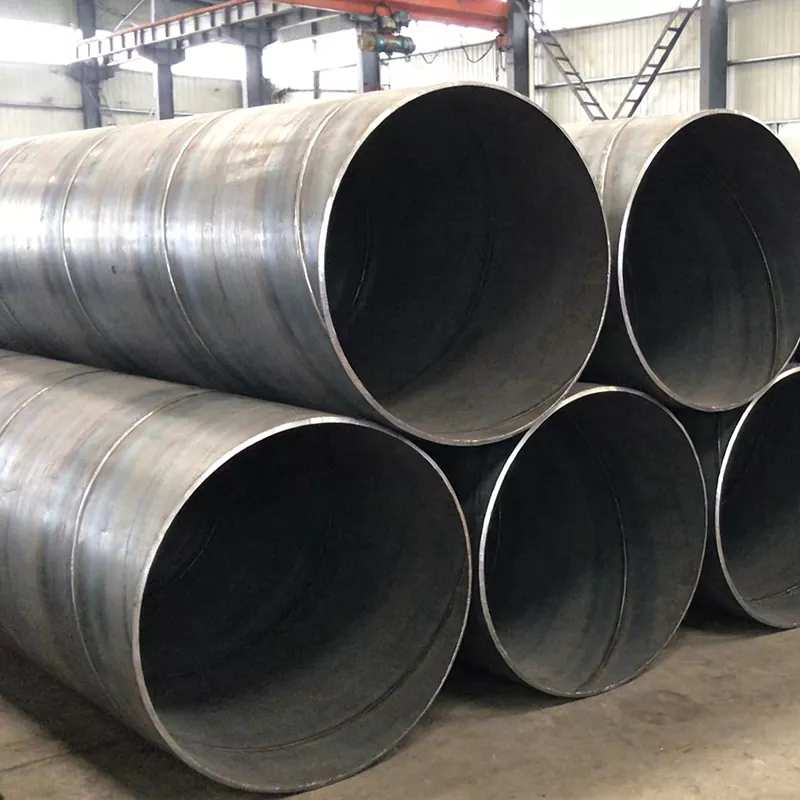

मोठ्या व्यासाचा सर्पिल पाईप (ज्याला लार्ज-बोअर स्पायरल वेल्डेड पाईप असेही म्हणतात) हा एक प्रकारचा स्पायरल सीम स्टील पाइप आहे जो उच्च-गुणवत्तेच्या हॉट-रोल्ड स्ट्रिप स्टील शीट्सपासून बनवलेला मुख्य कच्चा माल आहे. खोलीच्या तपमानावर कोल्ड एक्सट्रूझनद्वारे ते तयार होते आणि नंतर स्वयंचलित दुहेरी-वायर दुहेरी बाजूंनी जलमग्न आर्क वेल्डिंग प्रक्रियेचा वापर करून वेल्डेड केले जाते. मुख्य परिभाषा मानक ≥ 711 मिमी (DN700 आणि त्यावरील नाममात्र व्यासाशी संबंधित) बाह्य व्यास आहे. अभियांत्रिकी आवश्यकतांनुसार ते 3620 मिमी पर्यंतच्या बाह्य व्यासावर किंवा त्याहूनही मोठ्या वैशिष्ट्यांसाठी सानुकूलित केले जाऊ शकते. हे एक मिश्रित प्रकारचे स्टील उत्पादन आहे जे लोड-बेअरिंग आणि संदेशवहन क्षमता एकत्र करते. त्याचे मुख्य कार्य म्हणजे मोठ्या प्रमाणात द्रवपदार्थांची (जसे की पाणी, तेल, वायू, सांडपाणी इ.) लांब-अंतराची, उच्च-स्थिरता वाहतूक करणे आणि मोठ्या प्रकल्पांसाठी संरचनात्मक आधार घटक म्हणून काम करणे, जटिल कार्य परिस्थिती आणि कठोर वातावरणाशी जुळवून घेणे. त्याच्या अद्वितीय सर्पिल संरचनेच्या रचनेसह, ते मोठ्या-बोअर पाईप सामग्रीच्या कार्यक्षम उत्पादन आणि स्थिर वापरातील उद्योगातील अंतर भरून काढते आणि विविध पायाभूत सुविधा आणि औद्योगिक परिस्थितींमध्ये मोठ्या प्रमाणावर वापरले जाते.

सोप्या भाषेत सांगायचे तर, मोठ्या व्यासाचा सर्पिल पाईप म्हणजे "मोठ्या प्रमाणातील प्रकल्पांमध्ये वाहतुकीसाठी मोठी धमनी + संरचनात्मक आधार फ्रेमवर्क" - ते कार्यक्षमतेने विविध माध्यमांची वाहतूक करू शकते, मोठ्या प्रवाहाच्या वाहतुकीची मागणी पूर्ण करू शकते आणि उच्च दाब, जड भार आणि जटिल भूवैज्ञानिक प्रभावांना तोंड देऊ शकते. हे पर्वत, किनारे आणि वाळवंट यासारख्या विविध जटिल बांधकाम वातावरणासाठी योग्य आहे. ऊर्जा, जलसंधारण, नगरपालिका आणि पायाभूत सुविधांना जोडणारी ही मुख्य मूलभूत पाईप सामग्री आहे.

कोर विक्री गुण

मोठ्या-व्यासाच्या सर्पिल ट्यूबमध्ये सुरक्षा, लवचिकता, अर्थव्यवस्था, सोयी आणि अनुपालनासह उत्कृष्ट मुख्य फायदे आहेत: त्याचे वेल्ड सीम सर्पिल रेषेवर समान रीतीने वितरीत केले जातात आणि ताण समान रीतीने विखुरला जातो. हे Q235B आणि X80 सारख्या उच्च-गुणवत्तेच्या स्टील सब्सट्रेट्ससह, तसेच 3PE आणि FBE सारख्या अँटी-कॉरोझन उपचारांसह जोडलेले आहे. हे दबाव आणि बांधकाम सहन करण्यास सक्षम आहे, उच्च सुरक्षा आहे आणि 30 वर्षांहून अधिक काळ टिकू शकते. उच्च दाब, जड भार आणि मजबूत गंज यासारख्या कठोर कामकाजाच्या परिस्थितीसाठी हे योग्य आहे. तपशील विस्तृत आहेत, बाह्य व्यास 711 मिमी ते 3620 मिमी, भिंतीची जाडी 6 मिमी ते 60 मिमी आणि सिंगल पाईप लांबी 6 मी ते 18 मीटर पर्यंत आहे, जी लवचिकपणे सानुकूलित केली जाऊ शकते. हे अभियांत्रिकी माध्यम, प्रेशर ग्रेड आणि बांधकाम वातावरणाच्या आधारे अत्यंत मजबूत अनुकूलतेसह विशिष्ट सामग्री आणि प्रक्रियांसाठी तयार केले जाऊ शकते. हे रोलिंग आणि स्वयंचलित सबमर्ज आर्क वेल्डिंग तंत्रज्ञानाद्वारे सतत उत्पादन स्वीकारते, उच्च उत्पादन कार्यक्षमता प्राप्त करते. समान व्यासाच्या सीमलेस स्टील पाईप्सच्या तुलनेत, किंमत 20% -30% ने कमी केली आहे आणि स्थापना सोयीस्कर आहे, ज्यामुळे एकूण प्रकल्पाची किंमत लक्षणीयरीत्या कमी होते. पाईप सामग्रीमध्ये उत्कृष्ट कडकपणा आहे, ज्यामुळे पर्वत आणि किनार्यांसारख्या जटिल भूप्रदेशांशी जुळवून घेण्यासाठी थंड वाकणे शक्य होते. प्रमाणित वेल्डिंग इंटरफेसमध्ये चांगली सीलिंग कार्यक्षमता, उच्च बांधकाम कार्यक्षमता आणि कमी अडचण आहे. संपूर्ण उत्पादन प्रक्रिया राष्ट्रीय आणि आंतरराष्ट्रीय मानकांचे पालन करते जसे की GB/T9711 आणि API 5L. कच्च्या मालापासून ते तयार उत्पादनांपर्यंत, संपूर्ण प्रक्रिया नियंत्रण लागू केले जाते, एकाधिक चाचण्या गुणवत्ता अनुपालन सुनिश्चित करतात आणि विविध प्रमुख प्रकल्पांच्या गरजा पूर्ण करून पूर्ण पात्रता प्रमाणपत्रे आणि चाचणी अहवाल प्रदान केले जाऊ शकतात.

तांत्रिक तपशील

कोर GB/T9711-2017 "पेट्रोलियम आणि नैसर्गिक वायू उद्योगासाठी पाइपलाइन वाहतूक स्टील पाईप्स", GB/T 3091-2015 "कमी-दाब द्रव प्रसारणासाठी वेल्डेड स्टील पाईप्स", API 5L, SY/T प्रमाणे विशिष्ट विशिष्टता, SY/T 5, इत्यादि विशिष्ट नियमांचे पालन करतात. आवश्यकतेनुसार सानुकूलित केले जाऊ शकते:

1. कोर आकार वैशिष्ट्ये

2. साहित्य तपशील

3. प्रेशर रेटिंग

दाब गणना GB50251 मानकांचे अनुसरण करते आणि बारलो सूत्र वापरते: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

त्यापैकी:

पी —— डिझाइनचा दाब

D —— पाईपचा बाह्य व्यास

S —— सामग्रीची ताकद

ई —— वेल्डिंग गुणांक (सर्पिल वेल्डेड पाईप्ससाठी, ते ०.९ आहे)

अर्ज फील्ड आणि प्रकरणे

टिकाऊपणा, लवचिक वैशिष्ट्ये आणि उच्च किंमत-प्रभावीतेच्या फायद्यांसह मोठ्या-व्यासाच्या सर्पिल नळ्या, ऊर्जा प्रसारण, जलसंधारण प्रकल्प, नगरपालिका बांधकाम, पायाभूत सुविधा प्रकल्प आणि औद्योगिक उत्पादन यासह पाच मुख्य क्षेत्रांमध्ये मोठ्या प्रमाणावर लागू केल्या जातात. ते विविध प्रमुख प्रकल्प आणि जटिल परिस्थितींसाठी योग्य आहेत. खालील फील्ड आणि वास्तविक प्रकरणांचा तपशीलवार परिचय, परिस्थिती स्पष्टीकरणांसह आहे:

मुख्य अनुप्रयोग फील्ड

1.एनर्जी ट्रान्समिशन फील्ड (कोर ऍप्लिकेशन परिदृश्य)

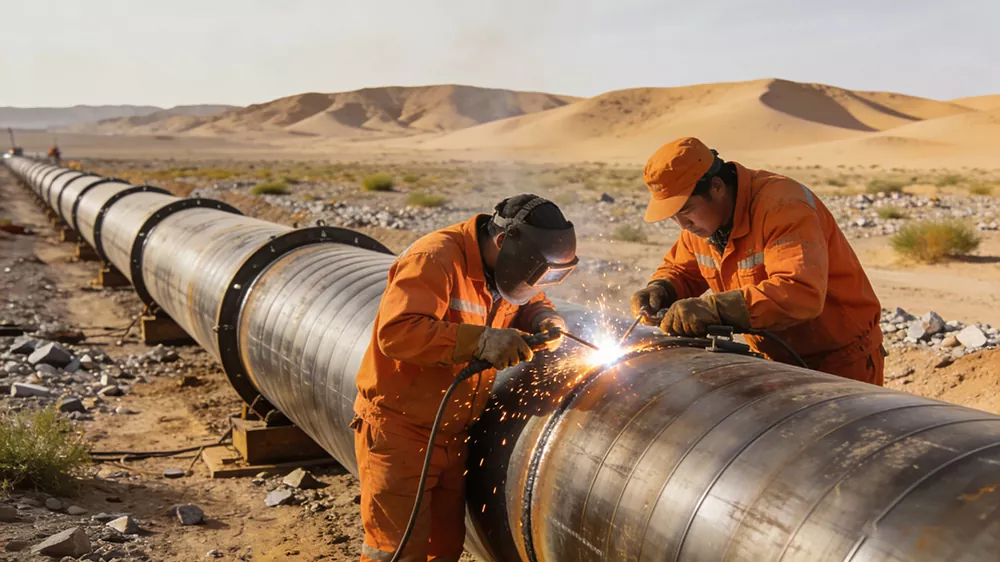

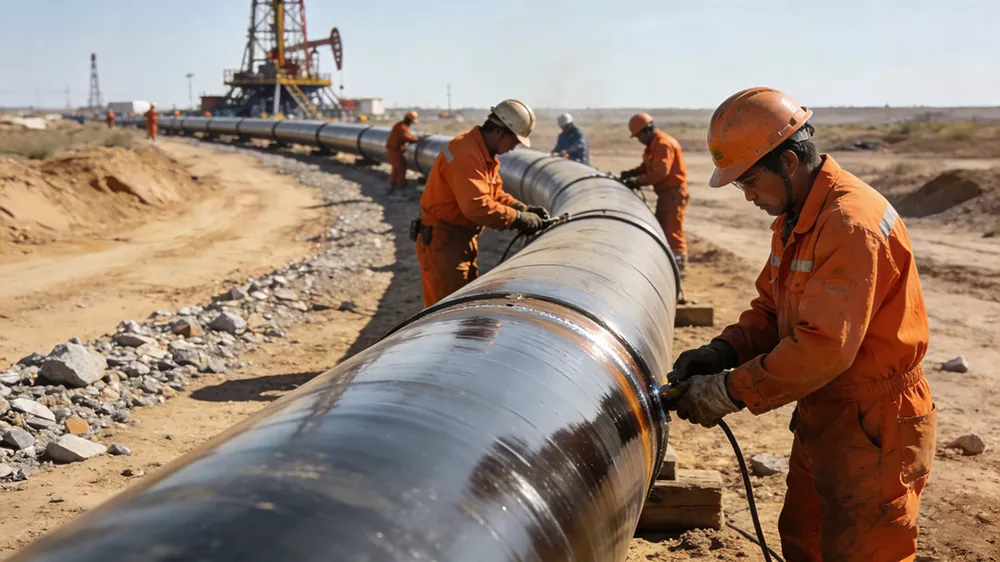

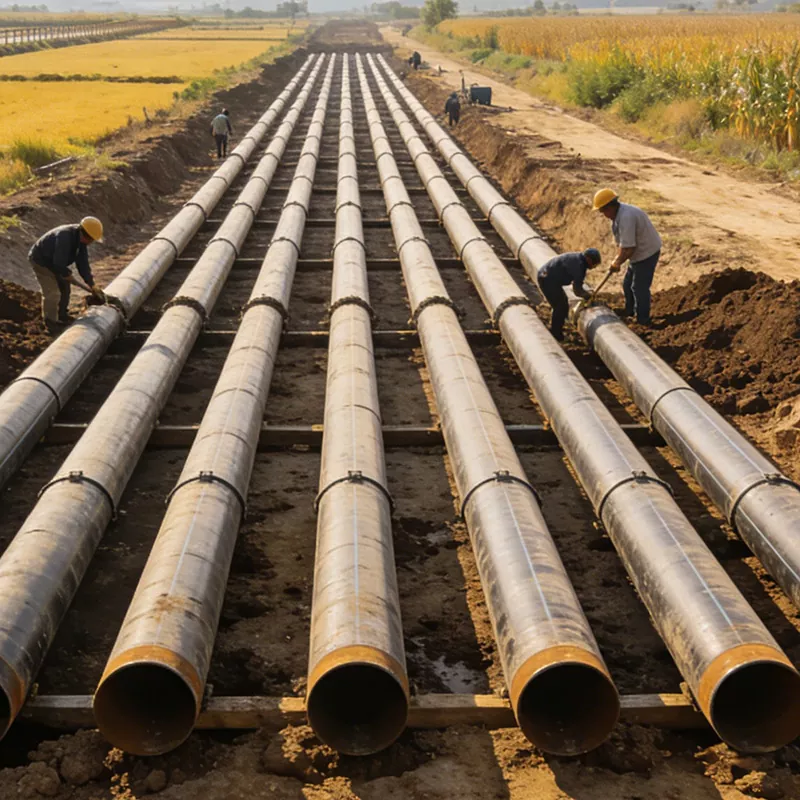

सुसंगत माध्यम: कच्चे तेल, नैसर्गिक वायू, शुद्ध तेल, कोलबेड मिथेन, स्टीम, इ. मुख्य आवश्यकता उच्च-दाब, लांब-अंतर आणि गळती-मुक्त वाहतूक आहे. हे वाळवंट, पठार आणि पर्वत यांसारख्या जटिल भूप्रदेशांसाठी योग्य आहे. हे अत्यंत तापमानातील फरक आणि भूवैज्ञानिक सेटलमेंट प्रभावांना तोंड देऊ शकते. ही ऊर्जा प्रसाराची "मुख्य धमनी" आहे आणि लांब-अंतराच्या पाइपलाइनच्या बांधकामात मोठ्या प्रमाणावर वापरली जाते. हे प्रभावीपणे वाहतूक कार्यक्षमतेत सुधारणा करू शकते, उर्जेची हानी कमी करू शकते, एकूण प्रकल्प खर्च कमी करू शकते, सेवा आयुष्य वाढवू शकते आणि देखभाल गुंतवणूक कमी करू शकते. दृश्य वर्णन: गोबी वाळवंटात लांब-अंतराच्या नैसर्गिक गॅस पाइपलाइनच्या बांधकाम साइटवर, मोठ्या व्यासाच्या सर्पिल पाईप्सच्या पंक्ती व्यवस्थित ठेवल्या आहेत आणि कामगार वेल्डिंग आणि कनेक्शन ऑपरेशन्स करत आहेत; ऑइलफील्डमधून तेलासाठी पाइपलाइन टाकण्याच्या जागेवर, पाईप सामग्रीची पृष्ठभाग उच्च-अंत-गंजरोधक तंत्रज्ञानाचा अवलंब करते, जे तेल क्षेत्राच्या जटिल संक्षारक वातावरणासाठी योग्य आहे, तेल गळतीशिवाय वाहून नेले जाईल याची खात्री करते.

2. जलसंधारण अभियांत्रिकीचे क्षेत्र

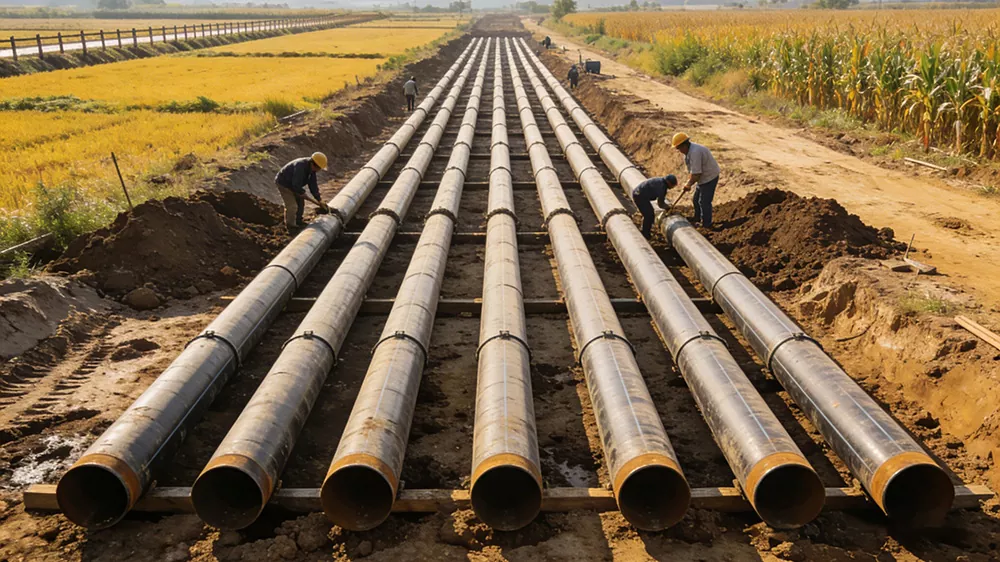

लागू परिस्थिती: मोठ्या प्रमाणात पाणी वळवण्याचे प्रकल्प, पाणी हस्तांतरण प्रकल्प, पूर नियंत्रण आणि मलनिस्सारण ​​प्रकल्प, शेतजमिनी सिंचनासाठी मुख्य पाइपलाइन, पिण्याच्या पाण्यासाठी पाणीपुरवठा प्रकल्प, बेट पाणी पुरवठा प्रकल्प, इ. मुख्य आवश्यकता उच्च प्रवाह क्षमता, गंज प्रतिरोध आणि पाण्याचा दाब प्रतिरोधक आहेत. ते नदीचे पात्र, क्षारग्रस्त जमीन इत्यादी जटिल वातावरणाशी जुळवून घेऊ शकतात. ते पाण्याची धूप आणि भूगर्भीय घट यांचा प्रभावीपणे प्रतिकार करू शकतात, जलस्रोतांचे स्थिर प्रसारण सुनिश्चित करतात आणि जलसंधारण प्रकल्पांच्या सुरक्षित कार्याची हमी देतात. ते प्रमुख राष्ट्रीय जलसंधारण प्रकल्पांमध्ये महत्त्वाची सहाय्यक भूमिका बजावतात. दृश्य वर्णन: जिंघाई वॉटर डायव्हर्जन प्रकल्पाच्या बांधकामाच्या ठिकाणी, मुख्य पाइपलाइन टाकण्यासाठी मोठ्या व्यासाचे सर्पिल पाईप्स वापरले जातात. पाईप नद्या किंवा शेतजमिनीतून जातात आणि कामगार इंटरफेस सीलिंग उपचार करतात. बेट पाणी पुरवठा प्रकल्पाच्या ठिकाणी, 3PE अँटी-कॉरोझन तंत्रज्ञानासह मोठ्या-व्यासाचे सर्पिल पाईप्सचा वापर समुद्राच्या पाण्याच्या धूपला विरोध करण्यासाठी आणि बेट आणि मुख्य भूभागातील जलस्रोतांचा परस्पर संबंध साध्य करण्यासाठी केला जातो.

ठराविक केस

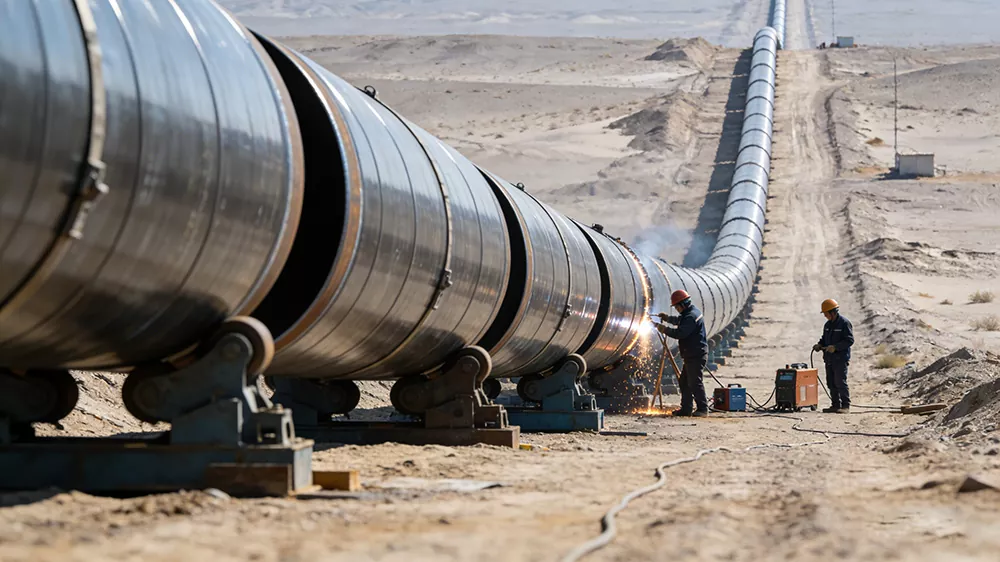

केस 1: पश्चिम-ते-पूर्व गॅस ट्रान्समिशनचा एक शाखा लाइन प्रकल्प (ऊर्जा वाहतूक क्षेत्रात)

प्रकल्प आवश्यकता: वाळवंट आणि पर्वत यांसारख्या जटिल भूभागासाठी योग्य, लांब-अंतराची उच्च-दाब नैसर्गिक वायू पाइपलाइन टाकणे आवश्यक आहे. पाइप मटेरियलमध्ये ≥ 6.3 MPa चा प्रेशर-बेअरिंग ग्रेड असणे आवश्यक आहे, भूगर्भीय घट आणि गंज यांना प्रतिरोधक असणे आवश्यक आहे आणि पाइपलाइन दीर्घकाळ लीकेजशिवाय चालते याची खात्री करण्यासाठी बॅचमध्ये त्वरीत पुरवठा करण्यास सक्षम असणे आवश्यक आहे.

उत्पादन अर्ज: X80 स्टील ग्रेडचा मोठा-व्यासाचा सर्पिल पाईप निवडला गेला, ज्याचा बाह्य व्यास 1220 मिमी आणि भिंतीची जाडी 22 मिमी आहे. 3PE अँटी-गंज प्रक्रिया + कॅथोडिक संरक्षण तंत्रज्ञान स्वीकारले गेले. एकूण 8,000 टन पेक्षा जास्त पुरवठा करण्यात आला, 120 किलोमीटरपेक्षा जास्त लांबीच्या पाइपलाइनची लांबी, उच्च-दाब वाहतुकीची आवश्यकता पूर्ण करण्यासाठी, आणि वेल्ड्सना 100% पात्रतेसह, अल्ट्रासोनिक आणि क्ष-किरणांची दुहेरी गैर-विनाशकारी चाचणी झाली. दृश्य:

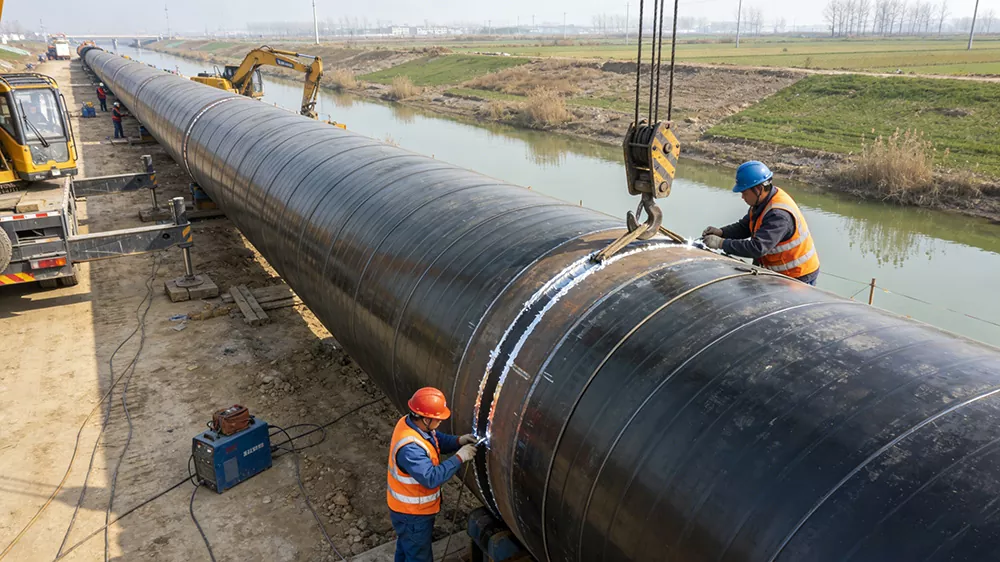

प्रकरण 2: जिंग-हुआई पाणी वळवण्याच्या प्रकल्पाचा मुख्य पाइपलाइन प्रकल्प (जलसंधारण अभियांत्रिकीच्या क्षेत्रात)

प्रकल्प आवश्यकता: मोठ्या प्रमाणात स्वच्छ पाण्याची वाहतूक साध्य करण्यासाठी मोठ्या प्रमाणात पाणी वळवणारी मुख्य पाइपलाइन आवश्यक आहे, नदी ओलांडण्यासाठी आणि शेतजमिनी घालण्याच्या परिस्थितीसाठी योग्य. पाईप सामग्री गैर-विषारी, गंज-प्रतिरोधक, DN2000 च्या नाममात्र व्यासासह, मोठा व्यास असणे आवश्यक आहे. इंटरफेसची संख्या कमी करण्यासाठी आणि बांधकाम कार्यक्षमता सुधारण्यासाठी सानुकूलित 18m मानक-लांबीची पाईप सामग्री आवश्यक आहे.

उत्पादन अर्ज: मोठ्या व्यासाच्या सर्पिल पाईप्ससाठी Q345B सामग्री निवडा, ज्याचा बाह्य व्यास 2020 मिमी आणि भिंतीची जाडी 18 मिमी आहे. पिण्याच्या पाण्याचे दुय्यम प्रदूषण होणार नाही याची खात्री करण्यासाठी IPN8710 पिण्याचे पाणी ग्रेड अँटी-कॉरोझन प्रक्रिया अवलंबली जाते. नद्या ओलांडून आणि शेतजमिनींमध्ये मुख्य पाइपलाइन टाकण्यासाठी सानुकूलित 18 मीटर मानक-लांबीचे पाईप साहित्य पुरवले जाते, एकूण 5,000 टनांपेक्षा जास्त.

पॅकेजिंग आणि शिपिंग

1. पॅकेजिंग मानके (संरक्षण आणि सोयी लक्षात घेऊन मोठ्या-व्यास आणि जड-वजन वैशिष्ट्यांसाठी योग्य)

2. डिलिव्हरी तपशील (कार्यक्षमता, सुरक्षितता आणि खर्च लक्षात घेऊन आणि मोठ्या व्यासाच्या पाईप्सच्या वाहतूक वैशिष्ट्यांशी जुळवून घेत)

(1) वाहतुकीची पद्धत

(2) लोडिंग आवश्यकता

लोड करण्यापूर्वी, पाईप पॅकेजिंगची अखंडता आणि अँटी-गंज कोटिंगची स्थिती तपासा. कोणतेही नुकसान नसल्याची खात्री केल्यानंतर, पाईप्स सहजतेने वाहतूक वाहकावर उचला. फिक्सेशनसाठी स्टील वायर दोरी आणि रबर पॅड वापरा. गंजरोधक कोटिंगवर स्टील वायरच्या दोरीला वळण लावणे टाळा (विलग करण्यासाठी रबर पॅड वापरा). हे लिफ्टिंग आणि वाहतूक दरम्यान अँटी-कॉरोझन कोटिंगचे नुकसान टाळण्यासाठी आणि पिळण्यामुळे पाईप्सचे विकृतीकरण टाळण्यासाठी आहे. पाईप्स व्यवस्थित ठेवा. समान तपशीलाचे गट पाईप्स एकत्र. त्यांना लांबी आणि जाडीनुसार व्यवस्थित करा आणि मिश्रित लोडिंगमुळे होणारे टक्कर नुकसान टाळण्यासाठी त्यांना वेगळे ठेवा. पाईपमध्ये परदेशी वस्तू येण्यापासून रोखण्यासाठी शेवटचे प्लग सुरक्षितपणे सील केलेले असल्याची खात्री करा.

(3) पुरवठा चक्र आणि वितरण

（4） वाहतूक हमी आणि विक्रीनंतरची सेवा

वाहतूक प्रक्रियेदरम्यान, रिअल-टाइम ट्रॅकिंग केले जाते आणि वाहतूक विलंब किंवा पाईपचे नुकसान टाळण्यासाठी वाहतूक स्थान आणि पाईप्सची स्थिती वास्तविक वेळेत प्रदान केली जाते. वाहतुकीदरम्यान पॅकेजिंगचे नुकसान, पाईप स्क्रॅच, विकृती इ.च्या बाबतीत, ग्राहकांच्या बांधकाम प्रगतीवर परिणाम होणार नाही याची खात्री करण्यासाठी आम्ही त्वरित पुनर्वितरण किंवा साइटवर दुरुस्तीची व्यवस्था करू. लांब-अंतराच्या आणि गुंतागुंतीच्या रस्त्यांच्या परिस्थितीच्या वाहतुकीसाठी, ग्राहकाच्या हक्कांचे आणि हितांचे सर्वसमावेशक संरक्षण करण्यासाठी पुरेसा माल वाहतूक विमा खरेदी केला जाईल.

हँडओव्हर आणि विक्रीनंतर: हँडओव्हर पूर्ण झाल्यानंतर, व्यावसायिक पाईप स्टोरेज सूचना प्रदान केल्या जातील (जसे की खुल्या हवेत सूर्य आणि पावसाचा दीर्घकाळ संपर्क टाळणे, गंजरोधक पाईप्स धारदार वस्तूंमुळे ओरखडे टाळणे, जमिनीशी गंज टाळण्यासाठी स्टोरेजसाठी तळ उंच करणे इ.), आणि जर तेथे काही प्रश्न असतील तर, armptly technics संबंधी किंवा नंतर कनेक्टिंग आणि चाचणी संबंधित प्रश्न असतील. उत्तर

Shunchen निवडण्याचे फायदे

यात सर्पिल वेल्ड सीममध्ये एकसमान ताण वितरणासह, विकृती आणि सेटलमेंटसाठी उत्कृष्ट प्रतिकारासह मजबूत दाब प्रतिरोध आहे. हे उच्च-दाबाच्या लांब-अंतराच्या वाहतुकीसाठी आणि जटिल भूमिगत वातावरणासाठी योग्य आहे. तपशील पूर्ण आहेत, आणि मोठ्या व्यासाच्या प्रकल्पांच्या आवश्यकता पूर्ण करण्यासाठी पाईप व्यास आणि भिंतीची जाडी आवश्यकतेनुसार सानुकूलित केली जाऊ शकते. वेल्डिंगची गुणवत्ता स्थिर आहे, दुहेरी बाजूंनी बुडलेल्या चाप वेल्डिंगचा वापर करून, दाट वेल्ड आणि चांगले सीलिंग कार्यप्रदर्शन. संपूर्ण प्रक्रियेची गुणवत्ता सुनिश्चित करण्यासाठी विना-विध्वंसक चाचणीद्वारे हमी दिली जाते. उत्पादन कार्यक्षमता जास्त आहे, सामग्री घन आहे आणि त्याच व्यासाच्या सीमलेस पाईप्स आणि सरळ सीम पाईप्सच्या तुलनेत त्याची किंमत-कार्यक्षमता प्रमाण जास्त आहे. ते 3PE आणि epoxy सारख्या विविध अँटी-कॉरोशन उपचारांसह जोडले जाऊ शकते, तेल आणि वायू, नगरपालिका आणि रासायनिक उद्योगांसारख्या परिस्थितींसाठी योग्य, दीर्घ सेवा आयुष्यासह. सेवा प्रणाली पूर्ण आहे, योजना डिझाइन, उत्पादन सानुकूलनापासून लॉजिस्टिक वितरणापर्यंत, साइटवर तांत्रिक समर्थन, ती संपूर्ण प्रक्रियेचे अनुसरण करते आणि विक्रीनंतरचा प्रतिसाद वेळेवर आहे, प्रकल्पाच्या स्थिर ऑपरेशनसाठी विश्वसनीय हमी प्रदान करते.

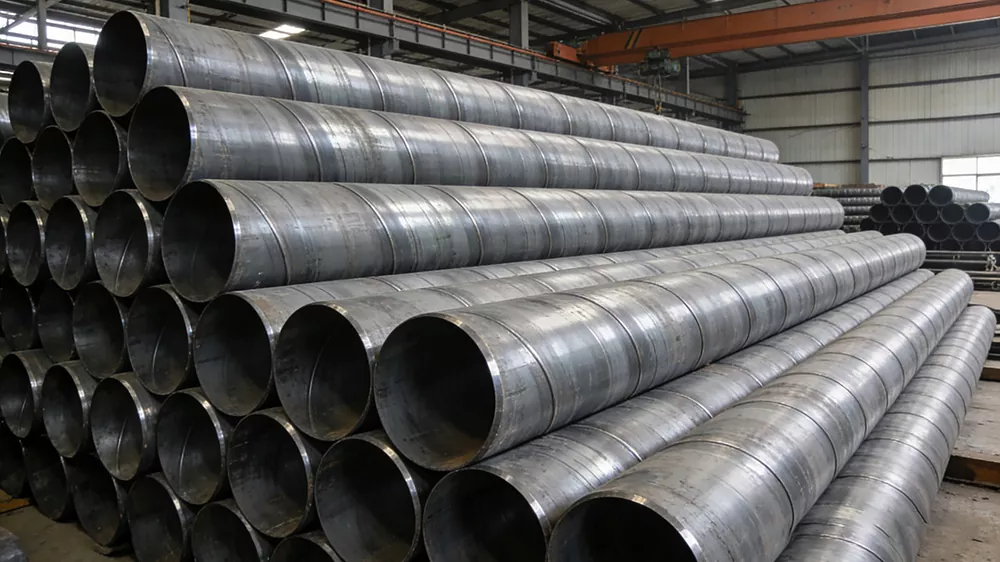

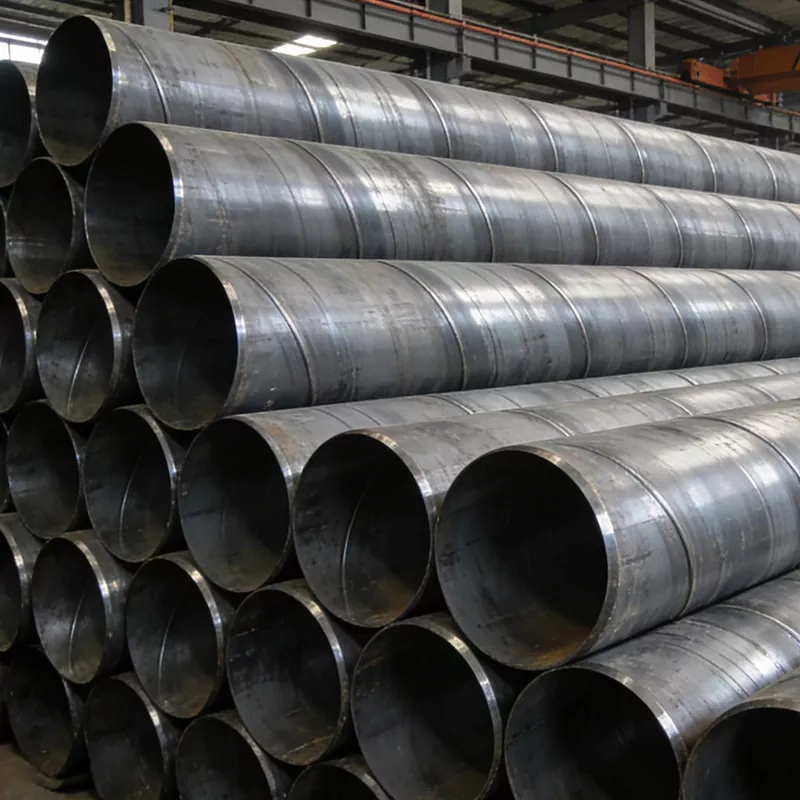

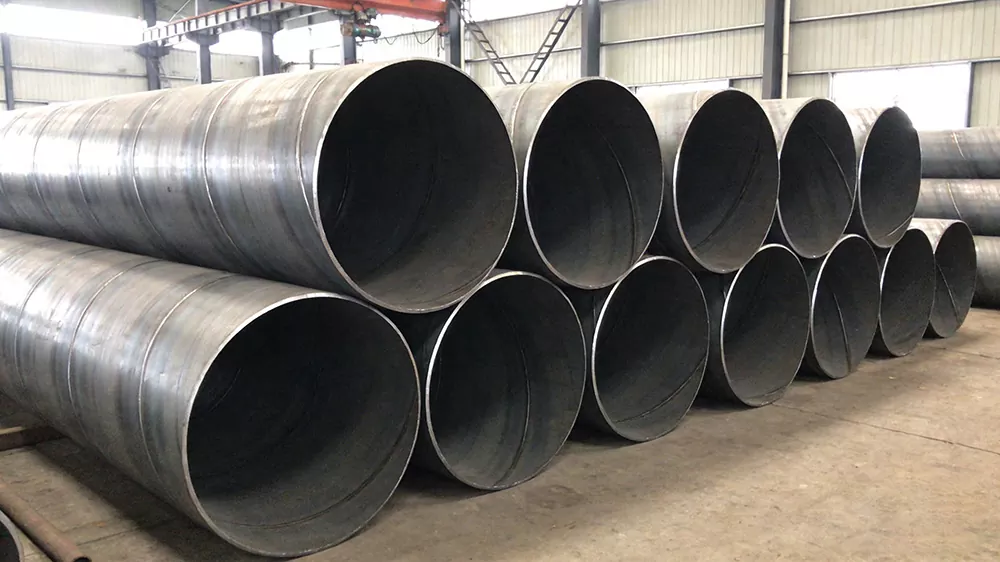

उत्पादनाचे चित्रण:
