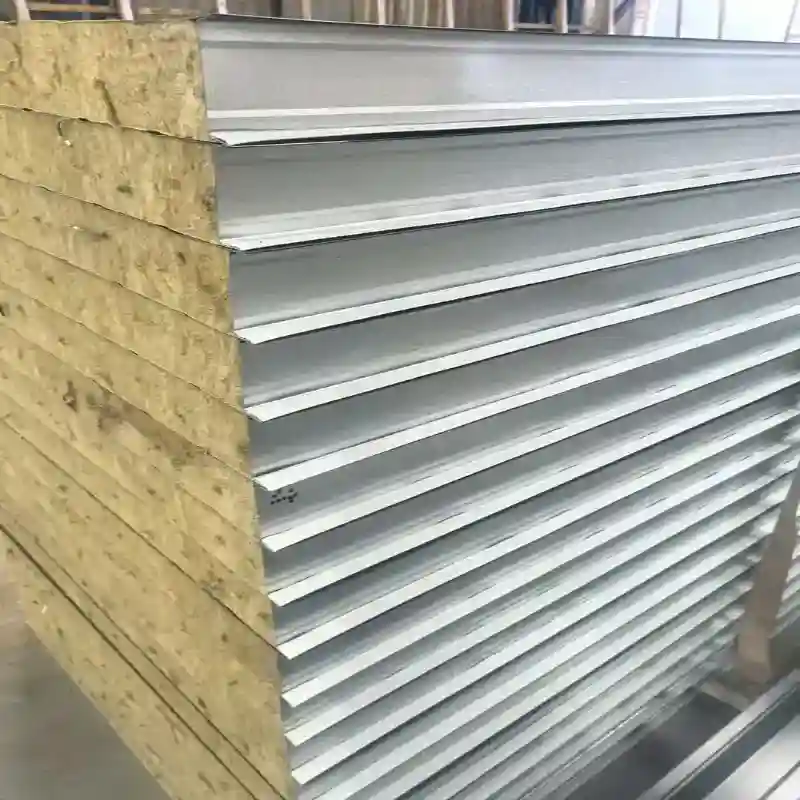

मेटल संमिश्र छप्पर पॅनेल

शुन्चेन मेटल कंपोझिट रूफ पॅनेल औद्योगिक प्लांट्स, गोदामे, कोल्ड स्टोरेज आणि व्यावसायिक इमारतींसाठी एकात्मिक छतावरील उपाय देते. टिकाऊ मेटल स्किन आणि इन्सुलेटेड कोर (50-200 मिमी) चे सतत लॅमिनेशन वैशिष्ट्यीकृत, ते जास्तीत जास्त ऊर्जा कार्यक्षमता वाढवताना साइटवरील अतिरिक्त स्तर काढून टाकते. 450,000-टन समूह क्षमतेद्वारे समर्थित, हे संपूर्ण सानुकूल चष्मा आणि जलद वितरण देते.

प्रमुख वैशिष्ट्ये

एकात्मिक थर्मल इन्सुलेशन

इन्सुलेटेड कोर धातूच्या शीटमध्ये बंद आहे, ज्यामुळे छतावर सतत थर्मल अडथळा निर्माण होतो. PU आणि PIR कोर विशेषतः इमारतींसाठी योग्य आहेत जेथे छताद्वारे उष्णता हस्तांतरण मर्यादित करणे महत्वाचे आहे.

प्रत्येक इमारतीसाठी एक निश्चित जाडी वापरण्याऐवजी प्रकल्पाच्या इन्सुलेशन लक्ष्य आणि स्थानिक हवामान परिस्थितीनुसार आवश्यक मेटल कंपोझिट रूफ पॅनेलची जाडी निवडली जाऊ शकते.

हवामान-प्रतिरोधक धातू पृष्ठभाग

बाहेरील धातूचा थर पाऊस, सूर्यप्रकाश, वारा आणि वातावरणीय प्रदर्शनाविरूद्ध पहिला अडथळा प्रदान करतो. निवडलेली कोटिंग सिस्टीम स्टील किंवा ॲल्युमिनियम सब्सट्रेटला संरक्षण जोडते आणि दृश्यमान छताची समाप्ती देखील निर्धारित करते.

दमट, किनारी किंवा रासायनिक संपर्कात असलेल्या वातावरणातील प्रकल्पांसाठी, सब्सट्रेट आणि कोटिंग तपशील अपेक्षित गंज परिस्थितीनुसार निवडले पाहिजेत.

स्ट्रक्चरल कडकपणा

बाँड केलेले सँडविच बांधकाम कठोर किंवा अर्ध-कठोर इन्सुलेशन कोरसह दोन धातूचे कातडे एकत्र करते. हे एका पातळ धातूच्या शीटपेक्षा जाड आणि अधिक स्थिर पॅनेल तयार करते.

पॅनेलची कडकपणा मुख्य प्रकार, पॅनेलची जाडी, धातूच्या शीटची जाडी, प्रोफाइल भूमिती, स्पॅन आणि फिक्सिंग पद्धतीवर अवलंबून असते. स्ट्रक्चरल छताच्या डिझाइनसाठी, अंतिम पॅनेल कॉन्फिगरेशन आवश्यक कालावधी आणि लोडिंग परिस्थितीनुसार निवडले पाहिजे.

छप्पर घालणे कमी केले

मेटल आच्छादन आणि इन्सुलेशन एक कारखाना-निर्मित घटक म्हणून पुरवले जात असल्यामुळे, छप्पर प्रणालीला बाहेरील छतावरील पत्रा आणि इमारतीच्या आतील भागामध्ये वेगळ्या इन्सुलेशन थरची आवश्यकता नसते.

हे एकात्मिक कॉन्फिगरेशन इंस्टॉलेशनच्या टप्प्यांची संख्या कमी करू शकते आणि छताच्या बांधकामादरम्यान सामग्री हाताळणी सुलभ करू शकते.

सानुकूल पृष्ठभाग देखावा

बाह्य आणि आतील धातूच्या शीट वेगवेगळ्या कोटिंग फिनिश आणि रंगांमध्ये पुरवल्या जाऊ शकतात. हे छताचे स्वरूप औद्योगिक सुविधा, व्यावसायिक इमारती, गोदामे आणि इतर वास्तुशास्त्रीय आवश्यकतांशी जुळवून घेण्यास अनुमती देते.

अर्ज

औद्योगिक कार्यशाळा आणि कारखाने

मेटल कंपोझिट रूफ पॅनेल्सचा वापर कारखान्याच्या छतासाठी केला जातो जेथे तयार धातूच्या छप्पर पृष्ठभागासह थर्मल इन्सुलेशन आवश्यक असते. इमारतीच्या थर्मल आणि फायर आवश्यकतांनुसार PU, PIR आणि रॉक वूल कॉन्फिगरेशन निवडले जाऊ शकतात.

गोदामे आणि लॉजिस्टिक इमारती

गोदामांना सुसंगत पॅनेल परिमाणे आणि कार्यक्षम स्थापना असलेले मोठे छताचे क्षेत्र आवश्यक आहे. प्रीफॅब्रिकेटेड पॅनेलची रचना स्टील-फ्रेम वेअरहाऊस आणि लॉजिस्टिक सुविधांसाठी योग्य आहे जिथे छताच्या बांधकामासाठी मोठ्या क्षेत्राची आवश्यकता असते.

कोल्ड स्टोरेज सुविधा

कोल्ड स्टोरेज आणि तापमान-नियंत्रित इमारतींसाठी, त्यांच्या थर्मल इन्सुलेशन गुणधर्मांसाठी PU किंवा PIR कोर निवडले जाऊ शकतात. पॅनेलची जाडी सामान्यत: लक्ष्य घरातील तापमान, बाहेरील हवामान, रेफ्रिजरेशन लोड आणि बिल्डिंग लिफाफा डिझाइननुसार निर्धारित केली जाते.

व्यावसायिक आणि कृषी इमारती

पॅनेलचा वापर व्यावसायिक इमारती, कृषी साठवणूक सुविधा, पशुधन इमारती आणि इतर संरचनांसाठी केला जाऊ शकतो ज्यांना पूर्ण उष्णतारोधक छताची संलग्नता आवश्यक आहे.

आग-संवेदनशील औद्योगिक इमारती

रॉक वूल कोर कॉन्फिगरेशनचा वापर केला जाऊ शकतो जेथे प्रकल्पाला ज्वलनशील नसलेल्या वैशिष्ट्यांसह खनिज इन्सुलेशन कोर आवश्यक आहे. पूर्ण पॅनेल बांधकाम आणि लागू चाचणी मानकांनुसार अंतिम फायर वर्गीकरणाची पुष्टी केली पाहिजे.

तांत्रिक मापदंड

उत्पादन तपशील

ठराविक जाडीची निवड

मेटल कंपोझिट रूफ पॅनेलची जाडी केवळ इमारतीच्या प्रकारानुसार निवडण्याऐवजी आवश्यक थर्मल परफॉर्मन्स, फायर स्पेसिफिकेशन, स्पॅन, स्थानिक हवामान आणि स्ट्रक्चरल डिझाइनवरून निर्धारित केली जावी.

लागू मानके

Shunchen GB/T 23932-2009 आणि EN 14509 जेथे लागू असेल तेथे निर्दिष्ट चीनी आणि आंतरराष्ट्रीय आवश्यकतांनुसार पॅनेल तयार करू शकते. संबंधित ASTM किंवा इतर प्रादेशिक चाचणी पद्धतींसह लागू असलेल्या प्रकल्प तपशीलानुसार अग्नि आणि कार्यप्रदर्शन चाचणीची व्यवस्था केली जाऊ शकते.

उत्पादनापूर्वी अचूक मानक आणि चाचणी पद्धतीची पुष्टी करणे आवश्यक आहे कारण अग्निचे वर्गीकरण आणि थर्मल कार्यप्रदर्शन संपूर्ण पॅनेलच्या बांधकामावर अवलंबून असते, ज्यामध्ये धातूची कातडी, मुख्य सामग्री, जाडी, सांधे आणि स्थापना कॉन्फिगरेशन यांचा समावेश होतो.

उत्पादन आणि गुणवत्ता नियंत्रण

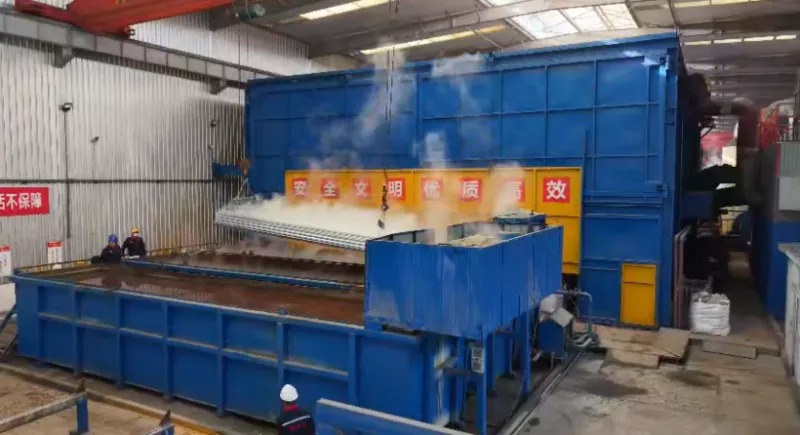

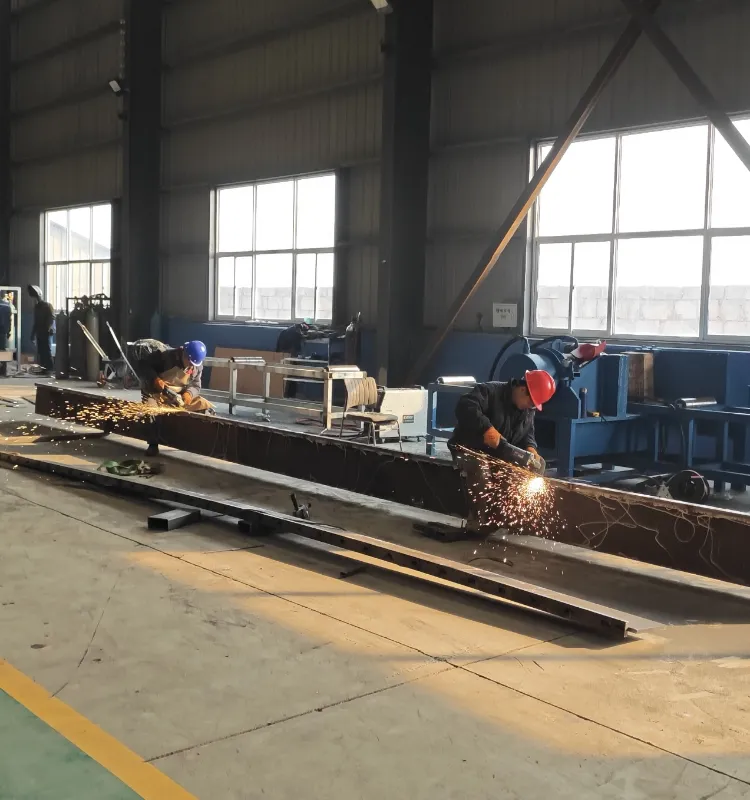

सतत पॅनेल उत्पादन

शुन्चेन मेटल शीट तयार करण्यासाठी, इन्सुलेशन कोर तयार करण्यासाठी, बाँडिंग साहित्य लागू करण्यासाठी आणि स्तरांना एकात्मिक पॅनेलमध्ये दाबण्यासाठी स्वयंचलित सतत संमिश्र उत्पादन लाइन वापरते.

सतत उत्पादन केल्याने पॅनेलची भूमिती आणि स्तर व्यवस्था संपूर्ण उत्पादनामध्ये सुसंगत राहते.

मुख्य सामग्री तपासणी

लॅमिनेशन करण्यापूर्वी, इन्सुलेशन कोर आवश्यक सामग्री प्रकार आणि विशिष्टतेच्या विरूद्ध तपासला जातो. घनता, जाडी आणि इतर संबंधित गुणधर्म निवडलेल्या कोर आणि लागू तपासणी आवश्यकतांनुसार पडताळले जाऊ शकतात.

पॅनेल परिमाण तपासणी

फिनिश्ड मेटल कंपोझिट रूफ पॅनेलची जाडी, रुंदी, लांबी, प्रोफाइल स्थिती आणि दृश्यमान मितीय विचलन तपासले जातात. पूर्ण झालेले पॅनेल मंजूर उत्पादन तपशीलाशी सुसंगत आहे की नाही यावर तपासणी लक्ष केंद्रित करते.

बाँडिंग आणि पृष्ठभाग तपासणी

बॉन्डेड इंटरफेस दृश्यमान विलगीकरण आणि अपूर्ण बाँडिंगसाठी तपासले जाते. पॅकेजिंगपूर्वी धातूच्या पृष्ठभागावर ओरखडे, कोटिंग दोष, डेंट आणि इतर दृश्यमान नुकसान तपासले जाते.

कामगिरी चाचणी

उत्पादन कॉन्फिगरेशन आणि प्रकल्प आवश्यकतांवर अवलंबून, चाचणीमध्ये थर्मल चालकता, अग्नि कार्यप्रदर्शन, झुकणारा प्रतिकार आणि इतर संबंधित कार्यप्रदर्शन पडताळणी समाविष्ट असू शकते.

स्वतंत्र पडताळणी आवश्यक असलेल्या निर्यात ऑर्डरसाठी, SGS किंवा BV सारख्या संस्थांद्वारे तृतीय-पक्ष तपासणी मान्य केलेल्या तपासणी व्याप्तीनुसार व्यवस्था केली जाऊ शकते.

OEM सानुकूलन

कोर आणि धातू साहित्य निवड

प्रकल्पाच्या गरजेनुसार ग्राहक बाह्य धातूची शीट, आतील धातूची शीट आणि इन्सुलेशन कोर निर्दिष्ट करू शकतात. शुन्चेन रंग-कोटेड स्टील, ॲल्युमिनियम-मॅग्नेशियम-मँगनीज मिश्र धातु, PU, ​​PIR, रॉक वूल आणि काचेच्या लोकरवर आधारित संयोजन पुरवू शकते.

पॅनेलची जाडी आणि रुंदी

इन्सुलेशन आवश्यकता आणि इमारतीच्या डिझाइननुसार पॅनेलची जाडी सानुकूलित केली जाऊ शकते. छप्पर लेआउट आणि स्थापना प्रणालीशी जुळण्यासाठी प्रभावी रुंदी देखील समायोजित केली जाऊ शकते.

सानुकूल पॅनेलची लांबी

पॅनेल निश्चित किंवा सानुकूलित लांबीमध्ये तयार केले जाऊ शकतात. कट-टू-लांबीचे उत्पादन साइटवर विस्तृत कटिंगची आवश्यकता कमी करते आणि पॅनेलची परिमाणे छताच्या भूमितीशी जुळविण्यास अनुमती देते.

पृष्ठभाग कोटिंग आणि रंग

ग्राहक कोटिंग प्रकार, पृष्ठभाग समाप्त आणि रंग निर्दिष्ट करू शकतात. पॉलिस्टर आणि फ्लोरोकार्बन कोटिंग सिस्टम वेगवेगळ्या एक्सपोजर आणि देखावा आवश्यकतांसाठी उपलब्ध आहेत.

पूर्वनिर्मित प्रक्रिया

अतिरिक्त फॅक्टरी प्रक्रियेमध्ये ओपनिंग, एज सीलिंग, कॉर्नर बेंडिंग आणि मंजूर रेखांकनांनुसार प्री-ड्रिलिंग समाविष्ट असू शकते. जेव्हा प्रकल्पाला स्थापनेसाठी अंशतः तयार केलेले पॅनेल येणे आवश्यक असते तेव्हा ही ऑपरेशन्स शिपमेंटपूर्वी पूर्ण केली जातात.

इंस्टॉलेशन आणि कनेक्शन

छप्पर लेआउट

स्थापनेपूर्वी, छताची रचना संरेखन, पुरलिन अंतर, पातळी आणि लोड-असर स्थितीसाठी तपासली पाहिजे. छतावर बंडल उचलण्यापूर्वी मेटल कंपोझिट रूफ पॅनेलची परिमाणे मंजूर छताच्या लेआउटवर पडताळली पाहिजेत.

पॅनेल पोझिशनिंग

पॅनेल डिझाइन केलेल्या छताच्या दिशेने स्थित आहेत आणि अंतर्निहित purlins द्वारे समर्थित आहेत. योग्य संरेखन महत्वाचे आहे कारण पॅनेल संयुक्त छताच्या आच्छादनाची सातत्य ठरवते.

संयुक्त कनेक्शन

समीप पटल डिझाइन केलेल्या साइड जॉइंट किंवा ओव्हरलॅप स्ट्रक्चरद्वारे जोडलेले आहेत. पॅनेल्समधील अंतर टाळण्यासाठी जॉइंट पूर्णपणे गुंतलेले आणि संरेखित केले पाहिजे.

फास्टनिंग

फास्टनर्स नियुक्त केलेल्या फिक्सिंग क्षेत्राद्वारे आधारभूत संरचनेमध्ये स्थापित केले जातात. फास्टनरचा प्रकार, अंतर, वॉशर तपशील आणि फिक्सिंग पोझिशन यांनी प्रोजेक्ट इंस्टॉलेशन ड्रॉइंग आणि स्थानिक विंड-लोड आवश्यकतांचे पालन केले पाहिजे.

फ्लॅशिंग आणि सीलिंग

छताच्या कडा, कडा, दरी, भेदक आणि इतर जंक्शनला योग्य फ्लॅशिंग आणि सीलिंग उपचार आवश्यक आहेत. हे क्षेत्र पाणी प्रवेश रोखण्यासाठी विशेषतः महत्वाचे आहेत कारण ते सतत छताच्या पृष्ठभागामध्ये व्यत्यय आणतात.

इंस्टॉलेशन तपशीलांनी पॅनेल पुरवठादाराच्या इंस्टॉलेशन सूचना आणि स्ट्रक्चरल इंजिनिअरने मंजूर केलेल्या छताच्या डिझाइनचे पालन केले पाहिजे.

शुन्चेन का निवडायचे?

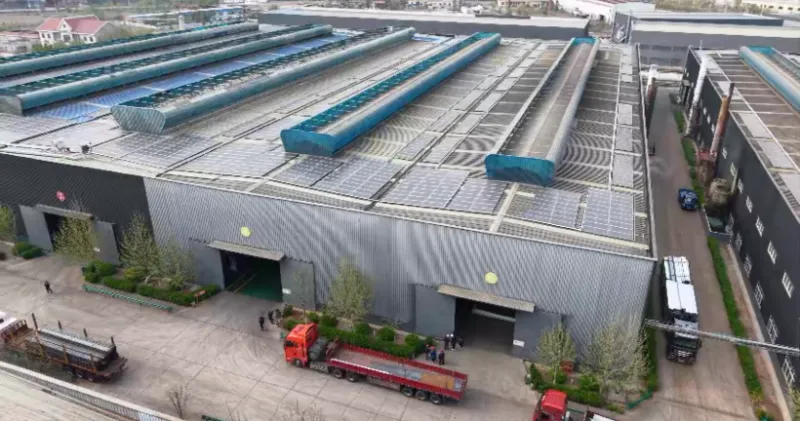

शुन्चेन स्टील मटेरियल प्रोसेसिंग, कोटिंग, गॅल्वनाइजिंग, वेअरहाऊसिंग आणि लॉजिस्टिक्स समाविष्ट असलेल्या सुविधांसह एकात्मिक स्टील-प्रोसेसिंग उत्पादन बेसमधून धातूचे संमिश्र छप्पर पॅनेल पुरवते.

समूहाची वार्षिक उत्पादन क्षमता 450,000 टनांपेक्षा जास्त आहे आणि 40,000 चौरस मीटरपेक्षा जास्त उत्पादन आणि साठवण जागा आहे. कंपोझिट रूफ पॅनल ऑर्डरसाठी, ही उत्पादन पायाभूत सुविधा कच्चा माल सोर्सिंग, पॅनेल उत्पादन, सानुकूलित प्रक्रिया, तपासणी, पॅकेजिंग आणि त्याच पुरवठा साखळीमध्ये निर्यात शिपमेंटला समर्थन देते.

ग्राहक उत्पादनापूर्वी पॅनेल कोर, मेटल शीट, जाडी, रुंदी, लांबी, कोटिंग, रंग आणि प्रीफेब्रिकेशन आवश्यकता निर्दिष्ट करू शकतात. तांत्रिक माहितीचे प्रोजेक्ट स्पेसिफिकेशनच्या विरूद्ध पुनरावलोकन केले जाते जेणेकरून ऑर्डर उत्पादनात प्रवेश करण्यापूर्वी मॅन्युफॅक्चरिंग कॉन्फिगरेशनची पुष्टी केली जाते.

निर्यात ऑर्डरसाठी, Shunchen फॅक्टरी चाचणी दस्तऐवजीकरण, मितीय तपासणी रेकॉर्ड, साहित्य दस्तऐवजीकरण आणि आवश्यक असल्यास तृतीय-पक्ष तपासणी प्रदान करू शकते. आंतरराष्ट्रीय ऑर्डरसाठी FOB आणि CIF शिपमेंट व्यवस्था उपलब्ध आहे.

वारंवार विचारले जाणारे प्रश्न

मेटल कंपोझिट रूफ पॅनेल आणि सिंगल-लेयर मेटल रूफ शीटमध्ये काय फरक आहे?

धातूच्या संमिश्र छताच्या पॅनेलमध्ये दोन धातूच्या थरांमध्ये इन्सुलेशन कोर असतो, तर एकल-स्तर छप्पर शीट मुख्यतः बाह्य हवामान-प्रतिरोधक आवरण प्रदान करते. त्यामुळे संमिश्र रचना एका पूर्वनिर्मित घटकामध्ये छप्पर आणि इन्सुलेशन कार्ये एकत्र करते.

संमिश्र छप्पर पॅनेलसाठी कोणता कोर निवडला पाहिजे?

जेव्हा थर्मल इन्सुलेशन ही प्राथमिक आवश्यकता असते तेव्हा PU आणि PIR सामान्यतः निवडले जातात. अग्निशमन कार्यप्रदर्शन आणि खनिज-आधारित इन्सुलेशन महत्त्वपूर्ण असलेल्या प्रकल्पांसाठी रॉक वूल योग्य आहे. थर्मल आणि ध्वनिक इन्सुलेशन आवश्यक असताना काचेच्या लोकरचा विचार केला जाऊ शकतो. अंतिम निवड प्रकल्पाच्या थर्मल आणि फायर वैशिष्ट्यांचे पालन केले पाहिजे.

कोणत्या पॅनेलची जाडी उपलब्ध आहे?

सामान्य जाडीमध्ये 50, 75, 100, 150 आणि 200 मिमी यांचा समावेश होतो. आवश्यक थर्मल कामगिरी आणि प्रकल्प डिझाइननुसार इतर जाडीची चर्चा केली जाऊ शकते.

पॅनेलची लांबी सानुकूलित केली जाऊ शकते?

होय. पॅनेल 6 मीटर आणि 12 मीटर सारख्या निश्चित लांबीमध्ये पुरवल्या जाऊ शकतात किंवा छताच्या लेआउट आणि वाहतुकीच्या आवश्यकतांनुसार निर्दिष्ट लांबीमध्ये कापल्या जाऊ शकतात.

बाह्य रंग आणि कोटिंग सानुकूलित केले जाऊ शकते?

होय. पॉलिस्टर, फ्लोरोकार्बन आणि इतर निर्दिष्ट कोटिंग सिस्टम पुरवल्या जाऊ शकतात. उपलब्ध कोटिंग सिस्टम आणि प्रकल्प आवश्यकतांनुसार रंग देखील सानुकूलित केला जाऊ शकतो.

तुम्ही ॲल्युमिनियम-मॅग्नेशियम-मँगनीज पॅनेल देऊ शकता?

होय. ॲल्युमिनियम-मॅग्नेशियम-मँगनीज मिश्र धातुच्या शीटचा वापर धातूचा पृष्ठभाग म्हणून योग्य संयुक्त छताच्या पॅनेलच्या कॉन्फिगरेशनसाठी केला जाऊ शकतो. सब्सट्रेटची जाडी आणि पॅनेलची रचना छताच्या डिझाइननुसार पुष्टी केली पाहिजे.

आपण शिपमेंट करण्यापूर्वी ओपनिंग प्रक्रिया करू शकता?

होय. ओपनिंग, एज सीलिंग, वाकणे आणि प्री-ड्रिलिंग मंजूर उत्पादन रेखाचित्रांनुसार व्यवस्था केली जाऊ शकते.

अवतरणासाठी कोणती माहिती आवश्यक आहे?

आवश्यक माहितीमध्ये सामान्यतः छताचे क्षेत्र किंवा पॅनेलचे प्रमाण, पॅनेलची जाडी, मुख्य सामग्री, धातूच्या शीटचा प्रकार आणि जाडी, प्रभावी रुंदी, पॅनेलची लांबी, कोटिंग, रंग, स्थापना आवश्यकता आणि वितरण गंतव्य समाविष्ट असते. जेव्हा ग्राहकाला प्रमाण गणना किंवा पूर्वनिर्मित प्रक्रियेची आवश्यकता असते तेव्हा छतावरील रेखाचित्रे उपयुक्त असतात.

तुम्ही तृतीय-पक्षाच्या तपासणीची व्यवस्था करू शकता का?

होय. SGS, BV, किंवा इतर मान्य तृतीय-पक्ष तपासणी खरेदी करारामध्ये निर्दिष्ट केलेल्या तपासणी व्याप्तीनुसार व्यवस्था केली जाऊ शकते.
