प्री-ड्रिल्ड कार्बन स्टील प्लेट
टियांजिन शुन्चेन इंडस्ट्रियल एक व्यावसायिक चीन निर्माता आणि प्री-ड्रिल्ड कार्बन स्टील प्लेटचा पुरवठादार आहे. CNC तंतोतंत ड्रिलिंग तंत्रज्ञान आणि पूर्ण-आयामी गुणवत्ता नियंत्रणासह, आमच्या तयार प्लेट्स ऑन-साइट दुय्यम ड्रिलिंग प्रक्रिया दूर करतात, कमी ड्रिलिंग कार्यक्षमतेचे वेदना बिंदू सोडवतात, मोठ्या स्थितीतील विचलन आणि बांधकाम आणि यंत्रसामग्री प्रकल्पांसाठी उच्च प्रक्रिया खर्च. हे स्टील स्ट्रक्चर एम्बेडिंग, इक्विपमेंट बेस आणि ब्रॅकेट फॅब्रिकेशनसाठी मोठ्या प्रमाणावर वापरले जाते, विनामूल्य नमुने आणि सानुकूल कोट्ससाठी चौकशी पाठवण्यासाठी स्वागत आहे.
Tianjin Shunchen Industrial हे प्री-ड्रिल्ड कार्बन स्टील प्लेट उत्पादक सारखे आघाडीचे स्टील उत्पादन आहे ज्यामध्ये 12 वर्षांचा निर्यात अनुभव आहे, ज्यामध्ये अचूक-प्रक्रिया केलेल्या संरचनात्मक स्टील उत्पादनांमध्ये विशेष आहे. आमचा टियांजिन उत्पादन बेस हाय-स्पीड सीएनसी ड्रिलिंग मशीनचे 5 संच, स्वयंचलित डीब्युरिंग लाइन आणि मितीय चाचणी उपकरणांचा संपूर्ण संच, राष्ट्रीय-स्तरीय सामग्री चाचणी प्रयोगशाळेद्वारे समर्थित आहे. आम्ही R&D आणि अचूक ड्रिल केलेल्या कार्बन स्टील प्लेट्सच्या उत्पादनावर लक्ष केंद्रित करतो, जलद प्रतिष्ठापन आणि अभियांत्रिकी आणि उत्पादन परिस्थितींमध्ये खर्च कमी करण्यासाठी अनुकूल.
सामान्य रिकाम्या स्टील प्लेट्सच्या विपरीत ज्यासाठी ग्राहकांना कमी अचूकता आणि उच्च श्रम खर्चासह दुय्यम ड्रिलिंग करणे आवश्यक आहे, आमची उत्पादने क्रमाक्रमित CNC ड्रिलिंग तंत्रज्ञानाचा अवलंब करतात, ग्राहकांच्या रेखाचित्रांच्या आधारे काटेकोरपणे सर्व होल पोझिशन्स एकवेळ तयार करतात. आमचे गुणवत्ता नियंत्रण अभियंता सन ताओ, स्टील फॅब्रिकेशन तपासणीमधील 10 वर्षांच्या अनुभवासह, प्रत्येक बॅचच्या पूर्ण-प्रक्रिया तपासणीचे वैयक्तिकरित्या पर्यवेक्षण करतात, भोक स्थितीचे विचलन ≤±0.2mm आणि छिद्राच्या कडांवर कोणतेही बरर्स किंवा क्रॅक नाहीत याची खात्री करतात. सर्व उत्पादने GB, ASTM, EN आणि JIS मानकांचे पालन करतात आणि पूर्ण मिल चाचणी प्रमाणपत्रे (MTC EN 10204 3.1) आणि तृतीय-पक्ष SGS तपासणी अहवाल देऊ शकतात.
वास्तविक-जागतिक कामगिरी चाचणी
1. भोक स्थिती अचूकता पडताळणी चाचणी
चाचणी मानक: GB/T 1804-m, ASTM A6
चाचणी नमुने: मॅन्युअल ऑन-साइट ड्रिल प्लेट, टियांजिन शुन्चेन सीएनसी प्री-ड्रिल्ड प्लेट
मुख्य निष्कर्ष:
मॅन्युअल ड्रिलिंग: छिद्र स्थितीचे सरासरी विचलन ±1.2 मिमी, कमाल विचलन 2.5 मिमी पर्यंत, असेंब्ली रीवर्क रेट 12%
आमची सीएनसी ड्रिल प्लेट: होल पोझिशन विचलन ≤±0.2 मिमी, 6 पट जास्त अचूकता, 100% एक-वेळ असेंब्ली मॅचिंग रेट
2. होल एज गुणवत्ता आणि यांत्रिक कार्यप्रदर्शन चाचणी
चाचणी आयटम: होल एज क्रॅक डिटेक्शन, ड्रिलिंगच्या आधी आणि नंतर तन्य शक्तीची तुलना
चाचणी परिणाम:
होल एज: पूर्णपणे डीब्युरड आणि चेम्फर्ड, मायक्रो क्रॅक नाहीत, ताण एकाग्रता नाही
यांत्रिक गुणधर्म: तन्य शक्ती, उत्पन्न शक्ती आणि वाढ मूळ बेस प्लेटशी सुसंगत राहते, ड्रिलिंग प्रक्रियेमुळे कार्यक्षमतेचे कोणतेही नुकसान होत नाही
3. ऑन-साइट असेंब्ली कार्यक्षमता चाचणी
चाचणी परिस्थिती: सिम्युलेटेड स्टील स्ट्रक्चर एम्बेडेड प्लेट इंस्टॉलेशन, प्रत्येकी 4 छिद्रांसह 100 प्लेट्सचे तुकडे
चाचणी परिणाम:
ऑन-साइट ड्रिलिंग + इंस्टॉलेशन: एकूण 32 कामाचे तास
थेट स्थापनेसाठी आमची प्री-ड्रिल्ड प्लेट वापरणे: एकूण 8 कामाचे तास, बांधकाम कार्यक्षमता 75% ने वाढली
वास्तविक-जगातील वापरकर्ता परिस्थिती आणि सत्यापित प्रकरणे
केस 1: जिआंगसू स्टील स्ट्रक्चर वर्कशॉप एम्बेडेड प्लेट प्रोजेक्ट
उद्योग: स्टील संरचना बांधकाम
समस्या: प्रकल्पात मोठ्या प्रमाणात एम्बेडेड प्लेट्स होत्या. ऑन-साइट मॅन्युअल ड्रिलिंगमध्ये कमी कार्यक्षमता आणि मोठ्या स्थितीत विचलन होते, ज्यामुळे स्टील कॉलम इंस्टॉलेशनचे चुकीचे संरेखन आणि प्रकल्पाला विलंब झाला.
उपाय: आमची Q235B प्री-ड्रिल केलेली कार्बन स्टील प्लेट (16 मिमी जाडी), सर्व छिद्रे बांधकाम रेखाचित्रांनुसार अचूकपणे ड्रिल करून, स्टील कॉलम अँकर बोल्टच्या आकाराशी जुळणारी, डिलिव्हरीपूर्वी पूर्णपणे प्रक्रिया करून घ्या.
परिणाम: स्थापनेची कार्यक्षमता 65% ने वाढली, होल पोझिशन मॅचिंग रेट 100% पर्यंत पोहोचला, प्रकल्पाचा कालावधी 12 दिवसांनी कमी झाला, ऑन-साइट प्रक्रिया खर्च 45% कमी झाला. 5 वर्षांच्या चालू सहकार्याने एकत्रित खरेदीचे प्रमाण 1,200 टनांपर्यंत पोहोचले आहे.
केस 2: शेंडॉन्ग हेवी मशिनरी इक्विपमेंट बेस प्लेट प्रोजेक्ट
उद्योग: यंत्रसामग्री उत्पादन
समस्या: जड उपकरणांसाठी सेल्फ-ड्रिल केलेल्या बेस प्लेट्समध्ये अपुरी सुस्पष्टता होती, ज्यामुळे उपकरणे असेंब्ली चुकीची, असामान्य कंपन आणि 8% पुनर्कार्य दर होते.
उपाय: आमची Q355B प्री-ड्रिल केलेली कार्बन स्टील प्लेट (20 मिमी जाडी), उपकरण असेंबली ड्रॉइंगनुसार काटेकोरपणे ड्रिल केलेली, डिबर्ड आणि चेम्फर्ड होल एजसह, थेट असेंब्लीसाठी तयार आहे.
परिणाम: असेंब्ली रीवर्क रेट 8% वरून 0.5% पर्यंत घसरला, उत्पादन कार्यक्षमता 40% ने वाढली आणि प्रति युनिट प्रक्रिया खर्च 28% कमी झाला. वार्षिक खरेदीची मात्रा 450 टनांपर्यंत पोहोचते.
प्रामाणिक ग्राहक पुनरावलोकने
"आम्ही टियांजिन शुन्चेनच्या प्री-ड्रिल्ड एम्बेडेड प्लेट्सचा वापर स्टील स्ट्रक्चर प्रोजेक्ट्समध्ये 5 वर्षांसाठी केला आहे. भोक स्थितीची अचूकता अत्यंत उच्च आहे, ज्यामुळे आमचा ऑन-साइट प्रक्रियेचा वेळ मोठ्या प्रमाणात वाचतो आणि पुन्हा काम कमी होते. त्यांची डिलिव्हरी नेहमी वेळेवर होते, जे आमच्या प्रकल्पाच्या वेळापत्रकाला जोरदार समर्थन देते." —— झोउ जियान, प्रकल्प व्यवस्थापक, जिआंग्सू होंगडा स्टील स्ट्रक्चर इंजिनियरिंग कंपनी, लि.
"जड उपकरणांच्या बेस प्रोसेसिंगसाठी, होल पोझिशनची अचूकता थेट असेंब्लीची गुणवत्ता ठरवते. त्यांच्या CNC ड्रिल केलेल्या प्लेट्समध्ये स्थिर अचूकता आहे, ज्यामुळे आम्हाला पुन्हा कामाचा दर लक्षणीयरीत्या कमी करण्यात मदत झाली आहे. आम्हाला आता वेगळ्या ड्रिलिंग प्रक्रियेची व्यवस्था करण्याची गरज नाही आणि उत्पादन कार्यक्षमतेत खूप सुधारणा झाली आहे." —— वांग कियांग, उत्पादन संचालक, शेडोंग हेवी मशिनरी मॅन्युफॅक्चरिंग कंपनी, लि.
सत्यापित उत्पादन पॅरामीटर्स
(1) सामान्य अंमलबजावणी मानके
|
मानक प्रकार |
मानक क्रमांक |
लागू क्षेत्र आणि उद्योग |
|
चीनी मानक |
GB/T 700-2006, GB/T 1591-2018 |
चीन, आग्नेय आशिया |
|
अमेरिकन मानक |
ASTM A36, ASTM A572 Gr.50 |
उत्तर अमेरिका, मध्य पूर्व |
|
युरोपियन मानक |
EN 10025-2 |
युरोप, आफ्रिका |
|
जपानी मानक |
JIS G3101 SS400 |
आशिया, जपान |
(2) कोर तांत्रिक मापदंड
|
पॅरामीटर श्रेणी |
विशिष्ट निर्देशक |
|
साहित्य |
Q235B, Q355B; A36, A572 Gr.50; S235JR, S355JR; SS400 |
|
प्लेटची जाडी |
3 मिमी - 50 मिमी |
|
प्लेट आकार |
लांबी 500-12000mm, रुंदी 500-2500mm (सानुकूल करण्यायोग्य) |
|
ड्रिलिंग व्यास |
Φ6mm - Φ80mm (सानुकूल करण्यायोग्य) |
|
भोक स्थिती सहिष्णुता |
≤±0.2 मिमी |
|
भोक काठ उपचार |
Deburring, chamfering (सानुकूल करण्यायोग्य) |
|
जाडी सहिष्णुता |
±0.2mm - ±0.5mm (जाडीच्या श्रेणीनुसार बदलते) |
|
पृष्ठभागाची स्थिती |
मूळ मिल फिनिश, तेल लावलेले, पेंट केलेले, गॅल्वनाइज्ड (सानुकूल करण्यायोग्य) |
(३) रासायनिक रचना (wt%)
|
साहित्य |
C |
सि |
Mn |
P |
S |
|
Q235B/A36 |
≤0.20 |
≤0.35 |
0.30-0.65 |
≤0.045 |
≤0.045 |
|
Q355B / S355JR |
≤0.24 |
≤0.55 |
1.00-1.60 |
≤0.035 |
≤0.035 |
(4) यांत्रिक गुणधर्म
|
साहित्य |
तन्य शक्ती (MPa) |
उत्पन्न शक्ती (MPa) |
वाढवणे (%) |
|
Q235B |
३७५-५०० |
≥२३५ |
≥२६ |
|
Q355B |
४७०-६३० |
≥३५५ |
≥२१ |
|
A36 |
400-550 |
≥२५० |
≥२० |
मुख्य फायदे
·सीएनसी प्रिसिजन ड्रिलिंग, उच्च जुळणी अचूकता: प्रोग्राम केलेले अंकीय नियंत्रण ड्रिलिंग स्थिर होल स्थिती अचूकता, 100% एक-वेळ असेंब्ली मॅचिंग सुनिश्चित करते, पुन्हा कामाचे नुकसान टाळते.
स्थापित करण्यासाठी तयार, सर्वसमावेशक खर्च वाचवा: दुय्यम ड्रिलिंग प्रक्रिया काढून टाका, श्रम, उपकरणे आणि वेळ खर्च वाचवा आणि प्रकल्प किंवा उत्पादन चक्र प्रभावीपणे कमी करा.
डिबरेड होल एज, सुरक्षित आणि विश्वासार्ह: मानकीकृत डिबरिंग आणि चेम्फरिंग ट्रीटमेंट, कोणतेही बुर किंवा मायक्रो-क्रॅक नाहीत, असेंब्लीसाठी सुरक्षित आणि फास्टनर्सला कोणतेही नुकसान नाही.
बेस मटेरियल परफॉर्मन्सचे कोणतेही नुकसान नाही: प्रगत ड्रिलिंग प्रक्रियेमुळे स्टील सब्सट्रेटच्या यांत्रिक गुणधर्मांवर परिणाम होत नाही, मूळ मजबुती आणि कणखरता कायम राहते.
सानुकूलित समाधान, जलद बॅच डिलिव्हरी: मोठ्या प्रमाणात ऑर्डरची स्थिर वितरण सुनिश्चित करण्यासाठी मोठ्या प्रमाणात उत्पादन क्षमतेसह, रेखाचित्रांनुसार सानुकूल प्रक्रियेस समर्थन द्या.
साठी योग्य

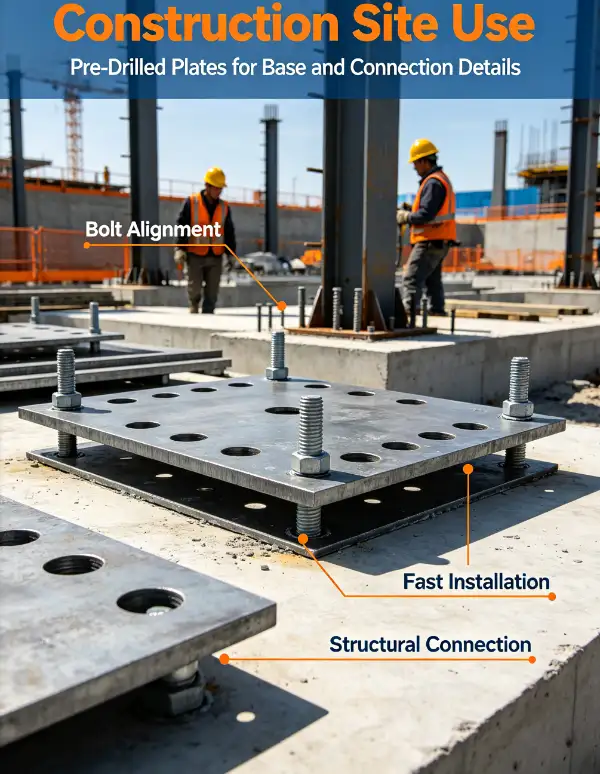

· एम्बेडेड बेस प्लेट्स, स्टील स्ट्रक्चर वर्कशॉप आणि स्टेडियमसाठी अँकर कनेक्शन प्लेट्स
· बेस प्लेट्स, फ्रेम फिक्सिंग प्लेट्स आणि जड यांत्रिक उपकरणांसाठी कनेक्शन गॅस्केट
· नगरपालिका रेलिंग, स्ट्रीट लाईट खांब आणि होर्डिंग सपोर्टसाठी बेस फिक्सिंग प्लेट्स
· स्टोरेज शेल्फ्स आणि लॉजिस्टिक उपकरणांसाठी बेस सपोर्ट आणि कनेक्टिंग तुकडे
· पुल आणि बोगदा अभियांत्रिकीसाठी एम्बेडेड कनेक्टर आणि प्रबलित स्टील प्लेट्स
· फोटोव्होल्टेइक सपोर्ट आणि पॉवर सुविधांसाठी फाउंडेशन फिक्सिंग प्लेट्स
टियांजिन शुन्चेन का निवडावे?
एक विश्वासार्ह प्री-ड्रिल्ड कार्बन स्टील प्लेट पुरवठादार शोधत आहात जो असेंबली कार्यक्षमता सुधारू शकेल आणि प्रक्रिया खर्च कमी करू शकेल? Tianjin Shunchen Industrial निवडा - वास्तविक अभियांत्रिकी आणि उत्पादन प्रकल्पांद्वारे सत्यापित उत्पादने, 12 वर्षांच्या निर्यात अनुभवासह व्यावसायिक चीनी स्टील कारखान्याद्वारे उत्पादित.

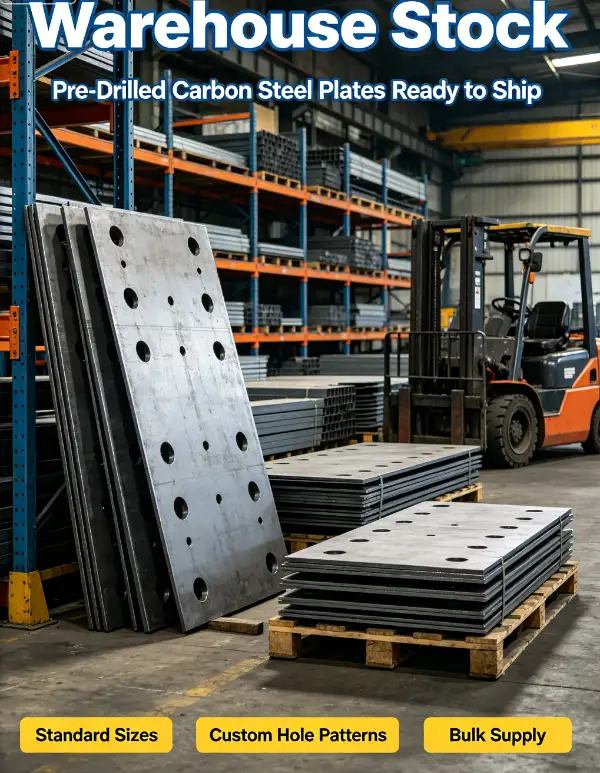

आम्ही 2,000 टन स्टँडर्ड ब्लँक प्लेट स्टॉक राखतो, जलद कस्टम ड्रिलिंग आणि 3-7 दिवसात डिलिव्हरी करण्यास समर्थन देतो. आमची व्यावसायिक तांत्रिक टीम तुमच्या रेखांकनानुसार मटेरियल ग्रेड, प्लेट साइज आणि होल स्कीमसाठी सानुकूलित उपाय देऊ शकते. आम्ही फॅक्टरी थेट विक्री मॉडेलचे पालन करतो, स्पर्धात्मक किमती आणि स्थिर बॅच गुणवत्ता सुनिश्चित करतो. विनामूल्य कोट आणि नमुना मिळविण्यासाठी आता आमच्याशी संपर्क साधा!
वास्तविक उत्पादन आणि शिपमेंट गॅलरी
उत्पादन आणि गुणवत्ता तपासणी
· हाय-स्पीड सीएनसी ड्रिलिंग उत्पादन लाइनचे 5 संच
· थ्री-ऑर्डिनेट मापन यंत्र (100% भोक स्थिती नमुना तपासणी)
· स्वयंचलित डिबरिंग आणि चेम्फरिंग उत्पादन लाइन
· युनिव्हर्सल मटेरियल मेकॅनिकल प्रॉपर्टी टेस्टिंग मशीन
उत्पादन प्रदर्शन
· Q235B मानक प्री-ड्रिल्ड बेस प्लेट (10 मिमी जाडी)
· Q355B हेवी-ड्युटी प्री-ड्रिल्ड उपकरण प्लेट (20 मिमी जाडी)
· कस्टम मल्टी-होल स्पेशल-आकाराची कार्बन स्टील प्लेट
· बाहेरच्या वापरासाठी गॅल्वनाइज्ड पृष्ठभाग प्री-ड्रिल्ड प्लेट
शिपमेंट आणि पॅकेजिंग
· मानक निर्यात पॅकेजिंग (लाकडी पॅलेट्स, वॉटरप्रूफ रॅपिंग, स्टील स्ट्रॅपिंग फिक्सेशन)
· ग्राहक लोगोसह सानुकूल पॅकेजिंग उपलब्ध
· कंटेनर लोडिंग मानक: 20 फूट कंटेनर ≈ 22 टन; 40 फूट कंटेनर ≈ 45 टन
· पूर्ण शिपमेंट दस्तऐवज (लेडिंगचे बिल, कमर्शियल इनव्हॉइस, एमटीसी, परिमाण तपासणी अहवाल)
ग्राहक अर्ज
· Jiangsu स्टील संरचना कार्यशाळा एम्बेडेड प्लेट प्रकल्प
· Shandong हेवी मशिनरी उपकरणे बेस प्रोसेसिंग प्रकल्प
· झेजियांग नगरपालिका रेलिंग बेस फिक्सिंग प्रकल्प
· टियांजिन लॉजिस्टिक शेल्फ बेस सपोर्ट प्रोजेक्ट
